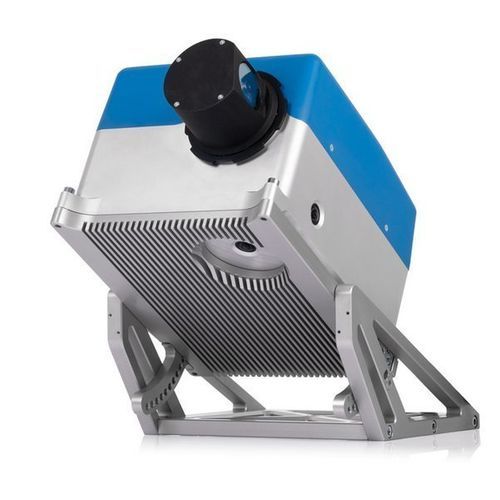

Scanner 2D Z+F PROFILER® 9025C

para túnelpara inspeçãode mapeamento

Visão geral do produto
O Z+F PROFILER® 9025C é um scanner laser 2D móvel com câmaras integradas, concebido para tarefas exigentes de topografia e mapeamento móvel. Captura perfis densos e georreferenciáveis a altas taxas de medição, mantendo qualidade de medição estável em condições operacionais variáveis.

Sistema de câmaras integrado
A unidade integra quatro câmaras de 8 megapixels com ampla gama dinâmica. Os dados de imagem são processados no próprio scanner, eliminando a necessidade de computadores externos e cablagem adicional. O sistema de câmaras totalmente calibrado permite mapeamento de cor automatizado e preciso da nuvem de pontos, produzindo saídas 3D coloridas prontas para análise.

Opções
Modo Marker (opcional): um feixe laser vermelho destaca intervalos angulares definidos no perfil de digitalização durante a aquisição, permitindo identificação visual rápida de estruturas relevantes.

Destaques técnicos

• Taxa de medição: até 267 perfis/s
• Throughput: ~2,188 milhões de pixels/s
• Alcance máximo utilizável: 182 m
• Campo de visão: 360°
• Câmaras: 4 × 8 megapixels (integradas)
• Placa de referência integrada
• Sistema totalmente calibrado para mapeamento automático de cores
• Segurança laser: Classe 1

Aplicações

• Mobile mapping para levantamentos rodoviários, ferroviários e de túneis
• Inspeção de corredores em alta velocidade e documentação de ativos
• Tarefas industriais de topografia móvel que exigem nuvens de pontos densas e coloridas

Benefícios operacionais

• Alta taxa de perfis para captura densa de dados em velocidade de veículo
• Processamento de imagem embarcado reduz complexidade de instalação e cablagem
• Mapeamento de cor automatizado fornece nuvens de pontos prontas a usar
• Projeto mecânico robusto para desempenho consistente em ambientes variáveis

Especificações técnicas

• Modelo: Z+F PROFILER® 9025C
• Tipo de scanner: scanner laser 2D móvel com sistema de câmaras integrado
• Perfis por segundo: até 267 perfis/s
• Pixels por segundo: ~2,188 milhões de pixels/s
• Alcance máximo utilizável: 182 m
• Campo de visão: 360°
• Câmaras: 4 × 8 megapixels (integradas)
• Processamento de imagem embarcado: dados processados diretamente no scanner (sem PC externo necessário)
• Mapeamento de cor: sistema totalmente calibrado para coloração automatizada das nuvens de pontos
• Modo Marker: feixe laser vermelho para marcação visual de intervalos angulares definidos (opcional)
• Referência: placa de referência integrada
• Precisão de medição (comparável à série 9020): 0,2 mm na faixa 1–25 m (declarado pelo fabricante)
• Segurança laser: Classe 1
