半自動充填機

ボトル用瓶用ジェリ缶

概要

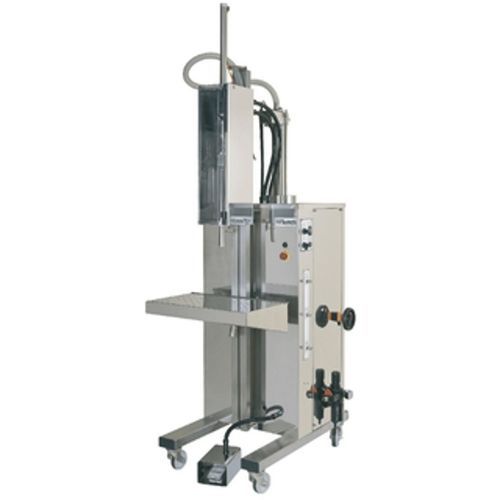

250 ml〜5 Lの液体を高精度かつ再現性良く充填するための半自動容積式充填機。マルチショットで最大30 Lまで対応。小〜中規模の生産ラインやスタンドアロンの充填工程に適しています。

製品詳細

• 柔軟な充填レンジ
  シングルショットで250 ml〜5 Lを正確に充填、マルチショットにより最大30 Lまで拡張可能。
• 生産速度
  製品・構成により最大約1,200本/時の処理が可能。
• 高精度
  ±0.2%までの充填精度でロスを低減し、ロット間の安定性を確保。
• ノズルの多用途性
  発泡性・非発泡性の液体に対応する調整可能なノズルと速度制御。
• 粘度対応
  低〜高粘度（ゲル、クリーム、オイル、シロップ、樹脂など）に対応。
• 衛生的な構造
  接液部は316LステンレスとPTFE製で洗浄が容易。
• 構成オプション
  1〜2ヘッド、単動式製品シリンダー、パレット容器用のリモートノズルを選択可能。
• ATEX対応オプション
  可燃性製品向けにZone 1 IIB 2G T4までの構成が可能。
• クイックチェンジ
  製品・容器交換時のダウンタイムを低減する設計。

保守・メンテナンス

• 衛生部品
  316LおよびPTFEの接液面で洗浄作業を簡素化。
• メンテナンス
  日次のフラッシュ洗浄と目視点検を推奨。部品はアクセスしやすく保守が迅速に行えます。

動作原理
容積式方式は高精度シリンダーで定量を測り、各ストロークでプログラムされた量を吐出します。これにより繰り返し精度の高い充填、廃棄物の低減、バッチ間での安定した性能が得られます。

用途・容器タイプ
ボトル、ジャー、タンカ、各種大容器やパレット積み容器（リモートノズル使用）に対応。シングルショットは250 ml〜5 Lをカバーし、マルチショットで最大30 Lまで充填可能です。

技術仕様

• 代表的な充填精度：±0.2%
• 充填容量範囲：250 ml–5 L（マルチショットで最大30 L）
• 代表的な処理能力：ヘッドあたり最大10個/分
• 参考スループット：最大約1,200本/時
• 機械寸法（約）：H 2.3 m × W 1.0 m × L 1.1 m
• 機械質量（約）：250 kg
• 圧縮空気使用圧力：6 bar（0.6 MPa）
• 構造：接液部 316L ステンレス + PTFE
• 構成：1〜2ヘッド、単動シリンダー、リモートノズル（オプション）
• ATEXゾーン適合：Zone 1 IIB 2G T4 まで対応可能
