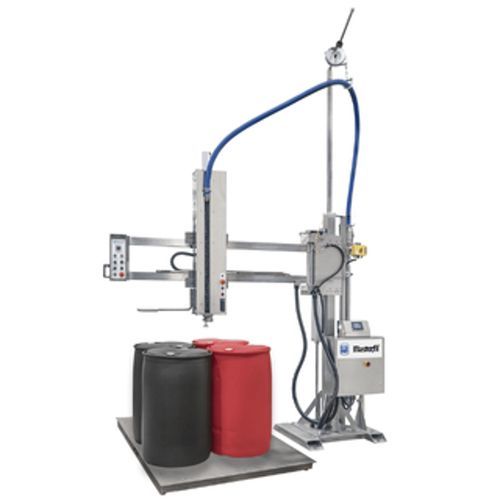

半自動充填機

ドラム缶IBC高粘質液体用

製品概要
ドラムおよびIBC用の産業向け充填システム。秤による重量確認を内蔵し、高精度で20 L～1,000 Lの充填が可能。調整可能なスイングブームを備え、典型的な処理能力は製品により約200 L/分。

主な機能

• 大容量充填
  20 L～1,000 Lの充填範囲を取り扱い、用途により典型的に約200 L/分の処理が可能。
• 高精度計量
  充填精度は最大±0.2%で、過充填や製品ロスを低減。
• 秤による統合検証
  機上で充填重量を即時検証でき、別置きの検量機を不要にします。
• 作業者配慮設計
  高さ調整可能なスイングブームにより、作業者の人間工学的配慮と安全な容器アクセスを実現。
• 迅速な段替え
  ピストンを用いない設計により、製品や容器の段替えを迅速化し稼働停止を短縮。
• 自動化対応
  パレットを横並びで2台分充填可能。投入/排出の自動化用に重力またはローラーコンベアをオプションで装備可能。
• 衛生材料
  接触部は316LステンレスとPTFEで、厳しい産業環境に対応。
• 多用途の液体処理
  低～高粘度の液体に対応し、各種プロセス用途で使用可能。
• 柔軟な容器適応
  ドラム、IBCおよびその他大型容器向けに設計され、小型容器のバックアップとしても運用可能。
• ATEXオプション
  可燃性製品向けの仕様（必要なゾーンに応じたATEX対応）が可能。

技術仕様
仕様 — 値
典型的な充填精度 — ±0.2%
充填容量範囲 — 20 - 1000 L
典型的な処理能力 — 製品に依存、通常は約200 L/分
機械高さ — 4057 mm（仕様に依存）
機械幅 — 820 mm（仕様に依存）
機械長さ — 2861 mm（仕様に依存）
標準電源 — 240V / 400VAC、3PH + N + Earth、50/60 Hz
圧縮空気動作圧力 — 6 bar (0.6 MPa)
ATEX適合 — 必要に応じてZone 1 IIB 2G T4まで対応可能（オプション）

保守

• 日常の洗浄（すすぎ）と定期的な目視点検を推奨。施設の清掃・検証手順に従ってください。
