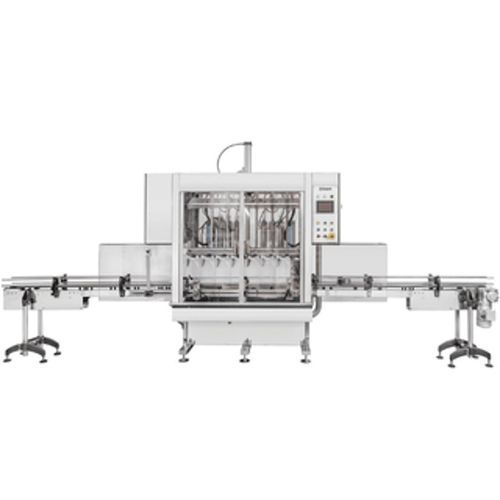

自動充填機

ドラム缶ボトル用ジェリ缶

概要
液体用容積式自動充填機 Masterfil は、50ml〜25L の容器（ボトル、ジャリカン、ドラム）に対して、迅速かつ高精度で繰り返し充填を行うために設計された産業用の容積式充填機です。

主な特長

• 広い充填範囲 — 50ml から 25L まで精密に充填可能。
• 高い生産速度 — 構成に依存するが、報告値は最大で 4,800〜5,400 容器/時。
• 卓越した精度 — 標準機で ±0.2%、SERVO 仕様で ±0.15% 程度の公差。
• 拡張可能な設計 — 2〜12 ヘッドで構成可能、増設により生産拡大に対応。
• 多用途充填 — ダイブ、リフト、ネック充填、オーバーネック充填に対応するプログラム可能なノズル。
• 操作性 — 複数の充填プロファイルを保存・呼び出し可能で製品切替が迅速。
• 無駄削減センサ — '容器なしは充填なし' 検出でこぼれを防止。
• 衛生的な構造 — 接液部は 316L ステンレスと PTFE で洗浄が容易。
• ATEX オプション — 可燃品向けに Zone 1 IIB 2G T4 まで対応可能。

用途
Masterfil は、ボトル、ジャリカン、容器、ドラムへの液体の迅速・高精度・再現性のある充填に適しています。業種例：産業、医薬、化粧品、化学、食品、家庭用品など。

対応液体

• 水様液体
• 油類
• 洗剤
• クリーム・ジェル
• 化学薬品・溶剤
• 食品グレード製品
• 特殊工業配合
• 潤滑剤

性能と生産性

• 典型的な充填精度：構成により ±0.15% 〜 ±0.2%。
• 充填量範囲：50ml〜25L。
• ヘッド当たりの典型出力：最大約 450 個/時（ヘッド数により総出力は変動）。
• 報告される最大スループット：マーケティング上は最大 4,800/時、技術構成では最大 5,400/時。

構造と適合性

• 接液部材質：316L ステンレスおよび PTFE により衛生的で洗浄が容易。
• フレームオプション：1.2m、1.6m、2.4m。
• 機械高さ：通常 2.3m。
• 電源：400 VAC、3PH + N + Earth、50/60 Hz。
• 圧縮空気作動圧：6 bar (0.6 MPa)。
• ATEX：Zone 1 IIB 2G T4 までの対応オプションあり。

保守・サービス

• 衛生部品：316L ステンレスおよび PTFE の接触面。
• 保守指針：毎日のフラッシュ洗浄と目視点検を推奨。

仕様・技術データ

• 充填精度（典型）：±0.15% 〜 ±0.2%。
• 充填量範囲：50ml – 25L。
• 典型出力：ヘッド当たり最大 450/時。
• 機械高さ：2.3m。
• フレーム：1.2 / 1.6 / 2.4 m。
• 機械長さ：機種により異なる。
• 標準電源：400 VAC、3PH + N + Earth、50/60 Hz。
• 圧縮空気：6 bar (0.6 MPa)。
• ATEX 適合：Zone 1 IIB 2G T4 まで可能。
