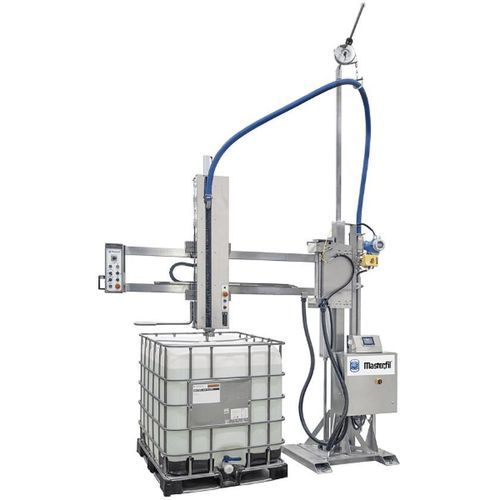

半自動充填機

ドラム缶瓶用IBC

概要
ドラム、IBC、大型容器向けの頑強な液体充填ソリューション。スイングアーム式フロー計充填機で、高い処理能力、精度、安全で人間工学に基づく操作性を実現します。

製品詳細

• 大容量充填
  充填容量は20 L〜1,000 Lに対応。製品と構成により典型的な処理能力は約200 L/分です。
• 高精度性能
  充填精度は最大±0.2%で、製品ロスを低減し収益性を向上させます。
• 用途の多様性
  ドラム、IBC、大型パレット搭載容器に対応し、小型容器向けのバックアップ機としても使用可能です。
• 作業者に優しい設計
  高さ調整可能なスイングブームで安全なアクセスと作業者の負担軽減を実現します。
• 高速チェンジオーバー
  レシピ制御により製品・容器の切替を迅速かつ再現性高く行い、ダウンタイムを最小化します。
• 自動化対応
  パレットを左右並列で2つ充填可能。投入/排出の効率化のため、重力式またはローラー式コンベヤをオプションで選択可能です。
• 堅牢な構造
  接液部にPTFEを用いた衛生仕様の316Lステンレス製で、過酷な環境にも対応します。
• 液体対応性
  低〜高粘度の製品に適合。発泡性/非発泡性にも構成可能です。
• ATEXオプション
  可燃性製品向けにATEX仕様（最大Zone 1 IIB 2G T4）での手配が可能です。

用途と容器サイズ

• 小型ドラム: 20 L–30 L
• 標準ドラム: 60 L–200 L
• 1,000 L IBC
• 大型パレット搭載容器

技術仕様（表形式）
典型充填精度 — ±0.2%
充填容量範囲 — 20 - 1000 L
典型処理能力 — アプリケーションに依存、通常約200 L/分
機械高さ — 4057 mm（仕様により変動）
機械幅 — 820 mm（仕様により変動）
機械長さ — 2861 mm（仕様により変動）
標準電源 — 240V / 400VAC、3PH + N + Earth、50/60 Hz
圧縮空気作動圧 — 6 bar (0.6 MPa)
ATEXゾーン適格性 — 最大Zone 1 IIB 2G T4まで対応可能


運用機能

• レシピ駆動の制御システムにより製品/容器パラメータを保存し、立ち上げ時間を短縮します。
• 高さ調整可能なスイングアームで、異なる容器・パレット高さへの安全なアクセスを実現します。
• 自動化ラインに統合するためのオプションのコンベヤやパレットハンドリング構成に対応します。

技術的特徴

• 典型充填精度: ±0.2%
• 充填容量範囲: 20 - 1000 L
• 典型処理能力: 約200 L/分（アプリケーション依存）
• 材質: 316Lステンレス、接液部PTFE
• 機械の設置寸法（典型）: H 4057 mm × W 820 mm × L 2861 mm
• 電源: 240V / 400VAC、3PH + N + Earth、50/60 Hz
• 圧縮空気: 6 bar (0.6 MPa)
• ATEXオプション: 最大Zone 1 IIB 2G T4まで
• 低〜高粘度液に適合; パレット処理用の重力/ローラーコンベヤをオプションで提供
