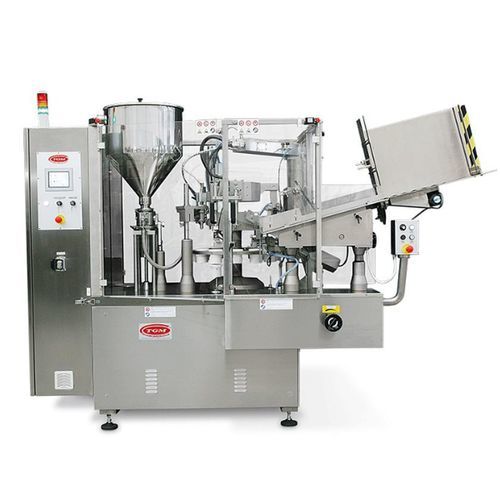

電動式充填シール機 TGM S420

全自動チューブ用ペースト状製品用

概要
高生産向けに設計された自動チューブ充填・封止機。製薬、化粧品、食品の大量生産に対応する衛生的でGMP志向の構造、精密な充填制御、印字向けのチューブ回転整列機構、金属・PE・ラミネートチューブに対応する柔軟な封止方式を備えています。

主な特長

• 高出力性能
  • 金属チューブ：最大4,200本/時
  • プラスチック・ラミネートチューブ：最大3,200本/時
• 自動チューブハンドリング＆封止給送、位置決め、充填、封止、排出を完全自動化し、操作員の介入を最小限に抑えた安定生産を実現。
• 幅広いチューブ互換性金属、PE、ラミネートチューブを幅広いサイズで処理可能。PE/ラミネートは直径60mm対応オプションあり。
• 高度な封止ソリューション
  • 金属チューブ：折り込み＋ロールクリンプ
  • PE/ラミネート：ホットエアまたはホットジョー封止
• 衛生的な製薬グレード設計すき間のない構造と無油機構によりGMPに適合した工程を支援し、汚染リスクを低減、洗浄を簡素化します。
• チューブ向け印字整列システム下部駆動のチューブホルダー回転による印字整列機能で表示の一貫性を確保します。
• オプションの工程改善
  • 充填前の粒子除去用チューブ洗浄システム
  • 充填前後の窒素または亜硫酸挿入による製品安定性向上
• 安全で清潔な作業領域駆動部を作業面下に配置し、作業者の安全性を高め、衛生的な生産エリアを維持します。
• 精密な充填システム正確な充填制御により製品ロスを最小化し、バッチの均一性を保ちます。

用途

• 医薬品用クリーム、ジェル、軟膏
• 化粧品・スキンケア（バーム、セラム、ローション）
• 食品・ニュートラシューティカル用ペースト
• 獣医用製剤
• 工業・化学用ペースト

技術仕様（表）
典型消費電力（金属） — 2 kW
典型消費電力（プラスチック） — 5.5 kW
水消費量 — 1–2 l/min
空気（金属） — 150 l/min
空気（プラスチック） — 300 l/min
金属チューブ径 — 10–42 mm
プラスチックチューブ径 — 10–50 mm（60 mm オプション）
チューブ長さ — 50–240 mm

特性 / 技術仕様

• 最大速度：金属で最大4,200本/時、プラスチック・ラミネートで最大3,200本/時
• 消費電力：金属時 2 kW（典型）、プラスチック時 5.5 kW（典型）
• 水消費量：1–2 l/min
• 空気：金属 150 l/min、プラスチック 300 l/min
• 対応金属チューブ径：10–42 mm
• 対応プラスチックチューブ径：10–50 mm（60 mm オプション）
• 対応チューブ長さ：50–240 mm
• 封止方式：金属は折り込み＋ロールクリンプ、PE/ラミネートはホットエアまたはホットジョー封止
• 衛生設計：すき間のない構造、無油機構、作業面下の駆動部
• オプション：チューブ洗浄、窒素/亜硫酸挿入
