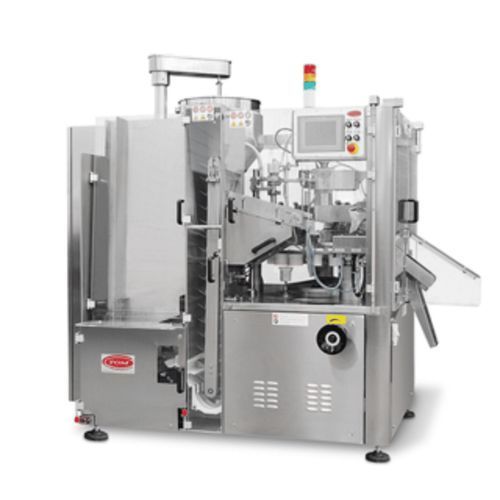

電動式充填シール機 TGM B620

全自動チューブ用ペースト状製品用

概要
超高速のチューブ充填・封止機で、金属チューブでは最大6,000本/時、プラスチック・ラミネートチューブでは最大4,800本/時を実現。製薬、化粧品、食品の大容量連続生産向けに設計され、工程は完全自動化されています。

主な製品特徴

• 高生産性
  • 金属チューブ：最大6,000本/時
  • プラスチック・ラミネートチューブ：最大4,800本/時
• 完全自動プロセス：チューブ供給、向き合わせ、充填、封止、排出を自動化し、安定した再現性のある生産を実現
• エルゴノミクスに配慮した供給システム：スイング式の充填台でセットアップと段取り替えを迅速化
• 幅広いチューブ対応：金属、PE、ラミネートに対応。標準で一般的な径・長さをカバー、直径60mm対応はオプション
• GMP対応の衛生設計
  • 段差のないステンレス製構造
  • 潤滑剤・油を使わない機構
• 印刷位置の向き合わせ・検出：充填前に自動で印刷を検出・整列し、誤印刷やロスを低減
• 作業者の安全性と清潔な作業空間：駆動部を作業面下に配置し、動く部品を滅菌エリアから遠ざけて清掃を容易に
• 高品質な封止方式
  • 金属チューブ：折り返し＋ロールクリンプ
  • プラスチック・ラミネート：ホットエアシール
• オプション機能
  • チューブ洗浄システム
  • 酸素感受性処方向けの充填前後の窒素または亜硫酸塩注入

用途

• 医薬品のクリーム、ジェル、軟膏
• 化粧品・スキンケア製品
• 食品・ニュートラシューティカルのペースト
• 工業用接着剤・化学製品のペースト
• 受託充填（CMO/CDMO）ライン

性能 - 生産速度
金属チューブ — 最大6,000本/時
プラスチック・ラミネートチューブ — 最大4,800本/時

技術仕様

• 標準消費電力（メタル）：3.5 kW
• 標準消費電力（プラスチック）：6.5 kW
• 水消費量：1–2 l/min
• 空気（メタル）：300 l/min
• 空気（プラスチック）：400 l/min
• 金属チューブ径（標準）：10–42 mm
• プラスチックチューブ径（標準）：10–50 mm（60 mmはオプション）
• チューブ長さ範囲：50–240 mm
• 充填前の自動印刷検出・向き合わせ・整列機能搭載
• 衛生的なステンレス構造、潤滑剤・油を用いない機構でGMP環境に対応
