半自動充填機

ドラム缶IBCバケツ用

概要

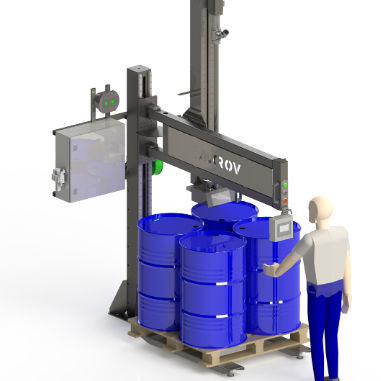

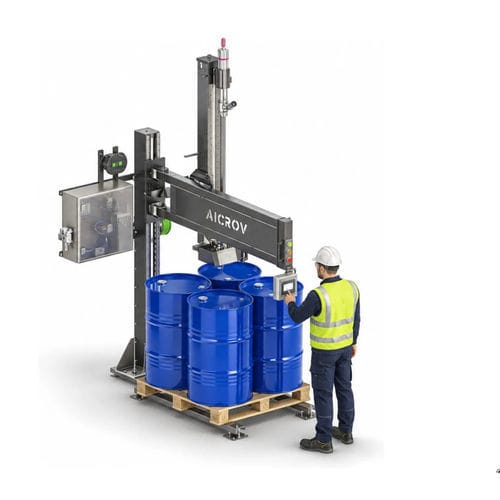

オペレーターがパレットを統合秤量プラットフォームに載せ、各容器に対してノズルを合わせてサイクルを開始します。SP1は、パレットを降ろすことなくパレット単位での半自動重量（グラビメトリック）充填を行い、コンベヤや設備改造を必要としません。

容器と容量
SP1はドラム、ケグ、ペール、キャニスター、IBCをパレット上で処理します。標準容器レンジ：20〜1,500 L。追加のスケールにより0.2 Lまでの容器に対応可能です。

この機械はお客様の用途に合いますか？

• 適している場合：容器がパレットで搬入搬出され、パレット単位で充填し、充填ポイントにオペレーターが常駐する運用。
• 適していない場合：パレットから外した単一容器を扱う場合、あるいはパレット自動搬送や無人運転が必要な場合（それらの機能を持つ他モデルがあります）。

動作方法

• オペレーターパネルで充填レシピと目標正味重量を選択。
• 工具なしで容器形式に合わせて充填高さを調整。
• 空容器の載ったパレットを秤量プラットフォームに配置。
• オペレーターがヘッドをリリースし、ノズルを容器開口部に合わせると、リリースでヘッドがロックされます。
• スタートでシステムが自動的にタレ（風袋引き）を行い、設定重量まで充填。
• パレット上の各容器ごとに位置合わせと充填を繰り返し。
• 満杯のパレットを取り出し、次のサイクルを開始。

充填モード — 2種類のアセンブリ
発注時に2種類の物理アセンブリを選択可能：アンダーバンホール（under-bunghole）とイマージョン（immersion）。両者ともステンレス（AISI 304）、標準ノズルはAISI 316L。過酷な製品向けに別素材も選択可能です。

• アンダーバンホール充填 — ノズルがバンホールの内側近くまで下降し、その位置から充填します。非発泡性、非可燃性や粘性流体に適します。このアセンブリはバンホール下充填のみを行います。
• イマージョン充填 — ノズルが容器底まで下降し、レシピが次の3方式のいずれかを選択します：
  • 製品に合わせて上昇：ノズルは底で開き、充填に伴い上昇。コントロールは液面を追従します。
  • 底から：極めて発泡性の高い製品向けにノズルを最下位に固定して充填。
  • アンダーバンホール：ノズルがバンホールを少し越えて挿入され、その位置から充填（イマージョンアセンブリでもアンダーバンホール充填が可能）。

機械構成
自立フレームと、充填ヘッドおよび計量ユニットを支持する垂直コラム。秤量プラットフォームはパレット全体を下支えし、秤量端末は制御系に統合されているため重量がサイクルを直接制御します。制御盤と空気装置を含む構成です。

2つのバージョン
標準SP1（1軸は回転、もう1軸は直線）とSP1 2軸（X/Y独立）。多数の小容器が格子配置されたパレットには2軸を推奨し、オペレーター効率が向上します。

不活性ガス充填（オプション）
不活性雰囲気下での充填仕様も提供可能。ノズルには小さなガス流路があり、制御盤内の電磁弁がレシピの一部としてガスのタイミングを制御します。レシピは開放前、充填中、目標重量到達後などの不活性化タイミングを定義します。一般的には窒素を使用します。キャッピング用の過圧不活性化も可能です。

AiCROVFill®（充填制御）
AiCROVFill®は高速かつ高精度の充填を実現し、発泡、沈降、付着などの製品挙動に対応します。主な機能：

• 位置ずれ制御 — ノズルが抵抗に当たると戻り、再整列を待機します。強引に押し込むことはありません。
• 最終重量制御と追加入れ — 規定の正味重量到達後、安定重量を監視し必要なら再開して追加入れします。
• 沈めたランスの補償 — ランス位置を把握し、抽出後の正味重量が正しくなるよう体積差を補正します。
• バルブ閉鎖後の流下補償 — レシピ固定またはコンテナ毎に自動学習して重量を維持。
• レシピベースの運転 — 製品・フォーマットごとのパラメータを保存、パネル選択で切替。

産業用標準部品で構成
SP1は産業用の汎用部品（制御装置、空圧機器、センサー、秤量要素）を採用し、制御系に専用プロプライエタリな電子機器を持たないため、予備部品調達や現地保守が容易です。

安全と適合
欧州機械安全法に基づき設計・製造され、CEマーキング付きで供給されます。設計は調和規格に準拠（リスク評価 EN ISO 12100、機能安全 EN ISO 13849-1、電気機器 EN 60204-1、非常停止 EN ISO 13850）。防爆仕様はプロジェクトに応じて提供（ATEX、IECEx、NEC 同等）し、Zone 1/2 または Class I Division 1/2 に対応可能です。

• 非常停止は電源と空気圧を同時に遮断；手動で復帰。
• ヘッドはデフォルトでブレーキが掛かった状態 — オペレーターがリリースを保持している間のみ動作。
• ノズルは受動ロック — 空気圧が無ければ開きません。
• 故障時の安全動作 — ヘッドの残留動きなし、製品漏れなし。

仕様
タイプ：半自動グラビメトリック充填機（Plug & Fillシリーズ）。
容器：ドラム、ペール、キャニスター、ビドン、IBC（パレット上）— 20〜1,500 L（追加スケールで0.2 Lから対応）。
処理能力：80–130 本/時（20 L）、65 ドラム/時（220 L）、15 IBC/時（1,200 L）（構成により異なる）。
充填精度：±0.1%（個別確認必要）。
秤分解能：±50 g（パレット全体を計量）。
高さ調整：550 mm、サーボ制御。
ポンプ制御：現地ポンプ用の無電位接点3点、または粗/微調パイロット弁。
電源：240 V、50–60 Hz、<1 kW。空気圧：6 bar（他圧力は要相談）。
作動温度：−10 °C〜+45 °C。製品温度：0 °C〜+130 °C。
製品接続：1½” オス camlock。
重量：約700 kg。
オプション：不活性ガス充填、防爆仕様、二重秤構成。
