半自動充填機 LSB

ドラム缶液体ドラム缶用

概要

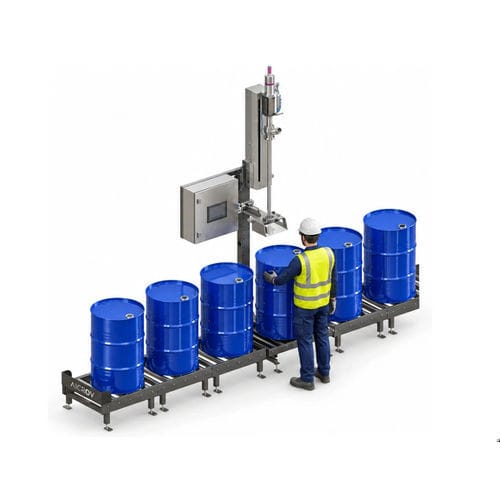

ノズルは固定され、ドラムはフラットなローラープラットフォーム上で回転させてノズルの下にブンホール（栓穴）を位置させます。LSBは30〜250リットルのドラムおよび同等容器を単位で重量（正味）充填する装置です。オペレータがドラムを配置・回転し、サイクルを開始するとシステムが自動でタレ（風袋）を取り、設定された正味重量まで充填します。充填ヘッドを移動させず容器を動かすため、位置決め軸が不要になります。

LSBを選ぶべき場合

• 適する場合：オペレータが取り扱う単体ドラム（30–250 L）を正味重量で充填する必要がある場合。

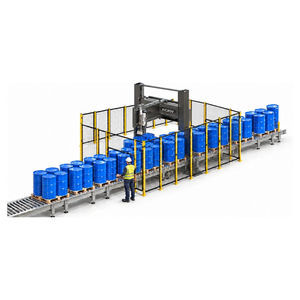

• 適さない場合：ドラムがパレット上のままで、荷降ろしを行いたくない場合は、パレット対応やライン型の機械を検討してください。

動作概要

• オペレータが操作パネルで充填レシピと目標正味重量を選択します。
• 充填高さは工具不要で容器フォーマットに合わせて調整されます（サーボ調整）。
• 空ドラムをローラ付き計量プラットフォームに置きます。
• オペレータがドラムを回転させ、ブンホールを固定ノズルの下に合わせます。
• 開始するとシステムが自動でタレを取り、目標正味重量まで充填します。満杯になったドラムを取り出し、次のドラムを配置します。

充填モード
充填アセンブリは「ブンホール下充填」と「浸漬充填」の2種類を注文時に選択可能です。いずれもサンドブラスト仕上げのAISI 304ステンレス製で、ノズルは標準でAISI 316L、製品に応じて他材質も選択可能です。

• ブンホール下充填 — ノズルがブンホール内にわずかに入る位置まで下降してそこから充填します。発泡せず、可燃・爆発性でない製品に適しています。
• 浸漬充填 — ノズルが容器底まで到達します。レシピで以下の3方式のいずれかを選択します：
  • 製品に合わせて上昇：ノズルは底で開き、液面に合わせて上昇します。制御はノズルを製品レベルに保持します。
  • 底から充填：非常に発泡する製品向けに、充填中常に最下位置にノズルを保持します。
  • ブンホール下：ノズルがブンホールを少し越えて挿入され、そこから充填します。

機械構成

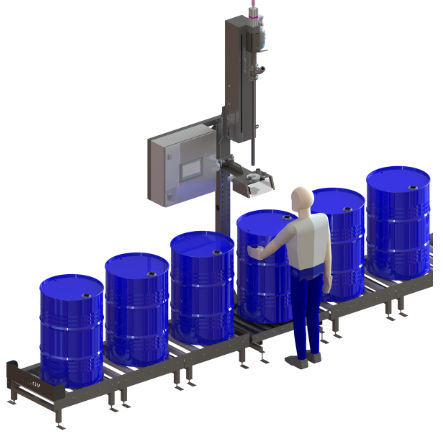

自立フレームがコラムと固定充填ヘッドを支持します。計量端末は制御システムに統合されています。フラットなローラープラットフォームによりドラムを持ち上げずに回転させられ、可動式充填ヘッドを不要にし位置決め軸を削減します。

不活性ガス充填（オプション）
不活性化アクセサリを追加可能です。ノズルにガス通路を備え、制御盤内の専用ソレノイド弁で流量を制御します。不活性化のフェーズ（開放前、充填中、目標重量到達後、または組合せ）はレシピで設定可能です。ノズルは構造や充填ヘッドを変更せずに交換できます。

AiCROVFill®
AiCROVFill®は精密で再現性のある重量式充填を実現する制御システムです。主な機能：

• 位置ずれ制御 — ノズルが抵抗を検知すると上方に戻り、オペレータの再整列を待ちます。
• 最終重量制御と追充填 — 公称重量到達後、安定重量を監視し必要に応じて再開放して補充します。
• 沈められたランスの補償 — ランス位置を認識し、抜去後の容積変位を補正して正味重量を確保します。
• 閉止後の残滴補償自動化 — 閉止後の残留流下を学習し、切断タイミングを調整して公称重量を維持します。
• レシピベース運用 — 製品・容器フォーマットごとに充填パラメータを保存し迅速に選択可能。

汎用部品で構成
LSBは産業用コンポーネント（制御、空気圧、センサ、計量要素）をグローバルに流通するメーカーから採用しており、制御系に独自の電子機器やファームウェアはありません。これにより部品調達と保守が容易になります。

安全性と適合性
欧州で設計・製造され、該当する機械安全規制に準拠しています。CEマーキングが基本適合。リスクアセスメントはEN ISO 12100に従います。安全関連制御部分はEN ISO 13849-1に、電気機器はEN 60204-1に、非常停止はEN ISO 13850に準拠します。安全機能：

• 非常停止 — 電源と空圧を同時に遮断；手動でリセット。
• 受動式ノズルロック — 空気圧がないとノズルは開かない；空気または電源の喪失でノズルを閉じた状態で機械は停止します。
• 故障時の安全動作 — ノズルの残留動作なし、意図しない製品流出なし。
• 設置先の認証スキームに応じた防爆仕様あり。

仕様

• タイプ：半自動、重量（gravimetric）充填
• シリーズ：Plug & Fill
• 容器：ドラムおよび同等、30–250 L
• 処理能力：最大65ドラム/時（220 L）
• 充填精度：約±0.1 %（用途により確認）
• 秤分解能：±50 g
• 充填アセンブリ：ブンホール下、または浸漬（浸漬はブンホール下または底面充填も対応）
• 高さ調整：550 mm、サーボ
• 電源：240 V、50–60 Hz、0.5 kW
• 空気圧：6 bar（標準）
• 動作温度：−10 °C から +45 °C
• 製品温度範囲：0 °C から +130 °C
• 製品接続：1½ in male camlock
• 機械重量：300 kg
• 不活性ガス充填：オプション
• 防爆仕様：有り（対応可能）
