半自動充填機

ボトル用瓶用ジェリ缶

概要

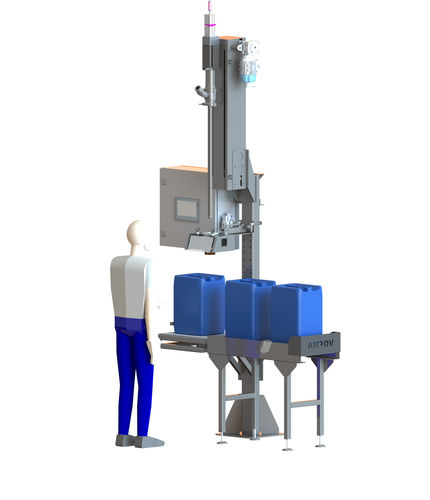

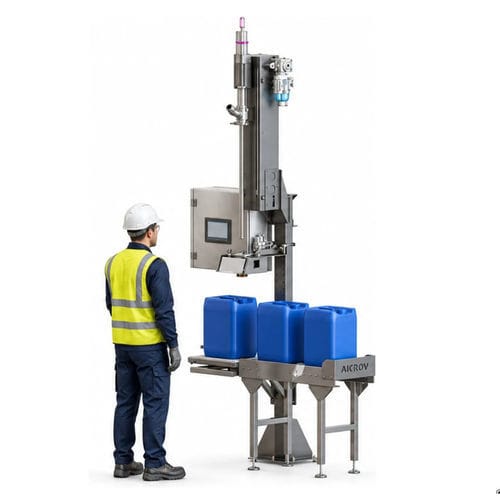

LSG は 1～30 L のジェリカン、ボトル、同等容器を重量（グラビメトリック）で1つずつ充填する半自動装置です。プラグ＆フィル方式、固定ノズル、典型分解能 ±5 g、能力は最大150容器/時（25 L 時）です。作業者が空容器を計量プラットフォームに置き、ノズル下に位置合わせしてサイクルを開始します。機械は自動でゼロ点（ター）をとり、正味重量まで充填して停止します。

この機械は必要ですか？
容器を1つずつ手作業で充填する運用（30 L 未満）に適しています。ドラムや IBC、複数ステーションの高スループット完全自動ラインには適しません（他モデルを参照）。

動作概要

• オペレーターパネルで充填レシピと正味重量を選択します。
• 工具不要で容器寸法に合わせて充填高さを調整します。
• 空容器を計量プラットフォームに置きます。
• 容器開口部をノズルに合わせます。
• スタートでシステムが自動でターを行い、正味重量まで充填します。
• 充填完了容器を取り出し、次の容器を置きます。

充填モード
受注時に選択する2種類の充填アッセンブリを用意：アンダーバンチ（下口）方式またはインマージョン（浸漬）方式。いずれもステンレス（構造 AISI 304、標準ノズル AISI 316L）で、要求の厳しい製品向けに代替材も選択可能です。

アンダーバンチ充填
非発泡性・非引火性の製品（高粘度・高比重を含む）向け。ノズルは容器内にわずかに入り、その位置から充填します。この構成は下口からの充填に限定されます。

インマージョン充填
発泡性や引火性製品に適用。ノズルは容器底まで下降し、レシピにより以下の3種の充填動作を選択できます：

• 製品とともに上昇：底でノズルを開き、充填に伴いノズルが上昇し、常に製品表面に追従して充填します。
• 底位置固定：非常に発泡する製品向けにノズルを最下位に保持して充填します。
• 下口充填：ノズルが下口を少し越えて挿入され、そこから充填します（アンダーバンチと同等）。

機械構成
自立構造のコラムに充填ヘッド、投与ユニットおよび駆動を搭載。ノズルは固定で、容器を計量プラットフォーム側に位置決めします。計量端末は制御に統合され、重量が直接サイクルを制御します。反復フォーマット向けに手動で調整可能なクイックセンタリング装置をオプションで用意しています。

不活性ガス充填（オプション）
不活性雰囲気下で充填するオプションを用意。ノズルにガス通路を設け、制御盤内のソレノイド弁で流れを制御します。注入のタイミングやフェーズはレシピパラメータ（開放前、充填中、目標到達後、または組合せ）として設定可能です。一般的に窒素が用いられますが、製品に応じて選択します。キャッピング時の加圧イナーティングも可能です。

AiCROVFill®
AiCROVFill® は、困難な製品でも精度良く迅速に充填するための制御エコシステムです。主な機能：

• 位置ズレ制御：抵抗を検知するとノズルは上方に戻り、作業者の再配置を待ちます。
• 最終重量監視と追加入れ：規定重量到達後も安定重量を監視し、必要に応じて再開して追加入れします。
• 浸漬時の置換体積補正：ランス位置を考慮して体積置換を補正し、抜去後の正味重量を確保します。
• 弁閉後の垂れ補正：固定値または容器ごとの学習による自動補正が可能です。
• レシピベース運用：製品・容器フォーマットごとのパラメータ保存で再現性のある切替が可能。

標準産業部品で構成
制御、空圧、センサ、計量要素に世界的ブランドの産業部品を採用し、制御系に独自の電子機器やファームウェアを含みません。これにより現地での部品調達や保守が容易になります。

安全性と適合
欧州で設計・製造され、欧州の機械安全法に準拠、CEマーキングを標準で供給します。設計は調和規格に準拠（リスクアセスメント EN ISO 12100、機械安全部品 EN ISO 13849-1、電気設備 EN 60204-1、非常停止 EN ISO 13850）。主な安全装備：

• 非常停止 — 電源と空圧を同時に遮断；手動で復帰。
• 受動的ノズルロック — 空気圧がないとノズルは開かない；空気または電源喪失でノズルは閉鎖状態となり機械は停止。
• 故障時の安全動作 — 残留動作や製品漏れが発生しない。
• 危険箇所向けに認証対応の防爆仕様（ATEX、IECEx、NEC）を提供可能。

仕様

• タイプ：半自動、秤量（グラビメトリック）充填
• シリーズ：Plug & Fill
• 容器：ジェリカン、ボトルおよび同等品、1～30 L
• 生産能力：最大150容器/時（25 L）
• 充填精度：公称充填量の ±0.1%（個別確認）
• 秤分解能：±5 g
• 不活性ガス充填：オプション
• 充填アセンブリ：アンダーバンチまたはインマージョン（インマージョンはレシピにより下口または底面充填も可）
• 高さ調整：550 mm、サーボ
• 電源：240 V、50–60 Hz、0.5 kW
• 圧縮空気：6 bar（他圧力は要相談）
• 作業温度：−10 °C ～ +45 °C
• 製品温度：0 °C ～ +130 °C
• 製品接続：1½” メス/オス Camlock 規格（外ねじ）
• 機械重量：300 kg
• 防爆仕様：対応可
