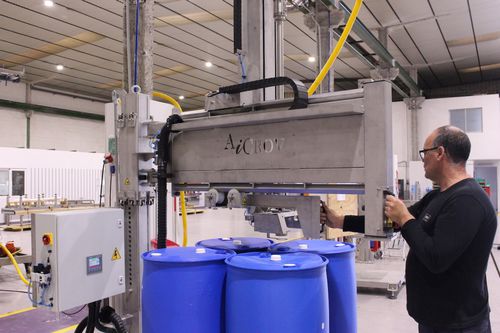

半自動充填機 SP2

ドラム缶IBCバケツ用

製品概要
SP2は、パレット上で取り扱う容器向けのコンパクトな半自動充填ラインで、供給・排出コンベヤを内蔵しています。パレットを充填ステーションに搬送し、作業者は容器の位置合わせと充填のみを行い、満載のパレットは自動的に排出されます。標準的な処理能力は最大でドラム65本/時またはIBC15台/時。容器レンジは20～1,500 L（追加のスケールで0.2 Lまで）。

対応容器

• パレット載せのドラム、ケグ、バケツ、カン、IBC

動作手順

• 操作パネルで充填レシピと目標正味重量を選択します。
• 工具不要で充填高さを調整（550 mm サーボ高さ調整）。
• 空容器のパレットを供給コンベヤに載せます。
• 作業者がパレットの進行を許可すると、パレットが自動で充填ステーションへ移動します。
• 作業者がリリースし、充填ヘッドを容器上に配置；リリースでヘッドはロックされます。
• システムが自動で風袋引きを行い、正味重量まで充填します；配置と充填はパレット内の各容器で繰り返されます。
• 作業者が排出を指示すると、満載パレットが排出され、次のパレットが進入します。
• 満載パレットはライン末端で回収されます。

充填方式とユニット
ステンレス製の充填ユニットが2種類用意されています（構造 AISI 304、ノズル AISI 316L 標準）。イマージョン（浸漬）ユニットはレシピで選択可能なunder-bunghole方式またはボトム充填で動作可能です。

• Under-bunghole 充填：ノズルが容器内部にわずかに入り、その位置から充填します。非発泡性、非可燃、比重の高いまたは粘性のある製品に適します。
• 浸漬充填：ノズルが容器底まで到達して充填します。発泡性、可燃性、爆発性のある製品に適します。浸漬レシピは製品に合わせて上昇充填、底部からの充填、またはunder-bungholeを含む場合があります。

機械構成

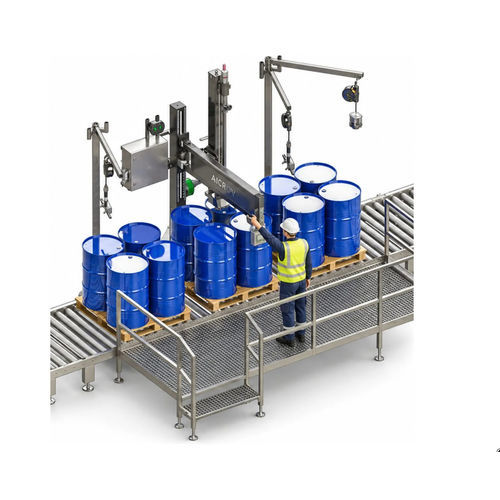

充填ヘッドを載せた垂直コラムを備えた自立構造。充填ステーションはコンベヤ上に配置され、パレットの供給、位置決め、排出はパレットトラック不要で、作業者が充填領域に立ち入ることなく行えます。計量は充填ステーション内の計量コンベヤで行われ、端末は機械制御に統合されています。

制御とソフトウェア（AiCROVFill®）
AiCROVFill®は、発泡、沈降、浸漬ランスの容積補正など困難な条件下でも正確で再現性のある重量充填を実現する制御エコシステムです。主な機能：レシピ運用、位置ズレ制御（ノズルが抵抗に当たるとヘッドが退避して待機）、最終重量管理と自動追い充填、浸漬ランス容積の補正、カットオフ後の流量学習と補償。

不活性ガス充填（オプション）
不活性雰囲気下での充填に対応可能です。ノズルにはガス通路が組み込まれ、主制御盤のソレノイド弁で駆動されます。不活性化のタイミングはレシピで設定可能（開放前、充填中、重量到達後、または組合せ）。不活性化は酸素曝露を低減し品質維持や可燃性製品の発火リスク低減に効果的で、一般的に窒素が使用されます。

標準産業部品で構成
SP2は、制御、空気圧、センサ、計量要素において広く流通する産業用部品で組み立てられています。制御系に独自電子機器を用いないため、現地での部品調達や保守が容易です。

安全性と適合
ヨーロッパで設計・製造され、関連する機械安全法に準拠しCEマーキング付きで供給されます。設計は調和規格（EN ISO 12100、EN ISO 13849-1、EN 60204-1、EN ISO 13850）に準拠しています。安全機能：電源と空圧を遮断する非常停止、コンベヤ停止、パレット移動はパネル許可時のみ、ヘッドはデフォルトでブレーキ、ノズルの受動ロック、故障時の安全動作など。防爆仕様は必要な認証スキーム（ATEX、IECEx、NEC等）に合わせて対応可能で、Zone 1 または Zone 2 に対応できます。

代表的な用途と柔軟性
化学、石油化学、潤滑油、洗剤、食品関連の液体など重量充填が必要な分野で使用されます。粘性、付着性、発泡性、可燃性、腐食性のある液体にも対応。製品や容器の変更は通常ノズル交換とレシピ選択だけで対応可能で、ノズルは充填ヘッド構造を変更せずに交換できます。

技術仕様
種類：半自動重量充填、パレット搬送付き
シリーズ：Compact
容器：パレット上のドラム、バケツ、カン、IBC、20–1,500 L（追加スケールで0.2 Lまで）
処理能力：最大65ドラム/時（220 L） · 15 IBC/時（1,200 L）
充填精度：±0.1%（対象により確認）
秤分解能：±50 g
不活性ガス充填：オプション
充填ユニット：Under-bunghole または 浸漬（レシピ選択）
計量：充填ステーション内の計量コンベヤ
高さ調整：550 mm サーボ
電源：240 V、50–60 Hz、<1 kW（プロジェクト依存）
空気圧：6 bar（他圧力は要相談）
動作温度：−10 °C ～ +45 °C；製品温度 0 °C ～ +130 °C
製品接続：1½" 男性カムロック
重量：約900 kg（プロジェクト依存）
防爆仕様：あり

仕様概要

• モデル：SP2（Compact シリーズ）
• 容器範囲：20–1,500 L（追加スケールで0.2 L）
• 標準処理能力：最大65ドラム/時または15 IBC/時
• 充填方式：計量充填（計量コンベヤ上）
• 充填ユニット：Under-bunghole または 浸漬（レシピ選択）
• 精度：約 ±0.1% 名目値
• 分解能：±50 g
• 高さ調整：550 mm サーボ
• 電源 / 空気：240 V 50–60 Hz、<1 kW / 6 bar
• 温度範囲：−10 °C ～ +45 °C；製品 0 °C ～ +130 °C
• 製品接続：1½" 男性カムロック
• オプション：不活性ガス充填、防爆認証、帯電防止アース制御
