半自動充填機 LSC

IBC粘性液体用無発泡液用

概要

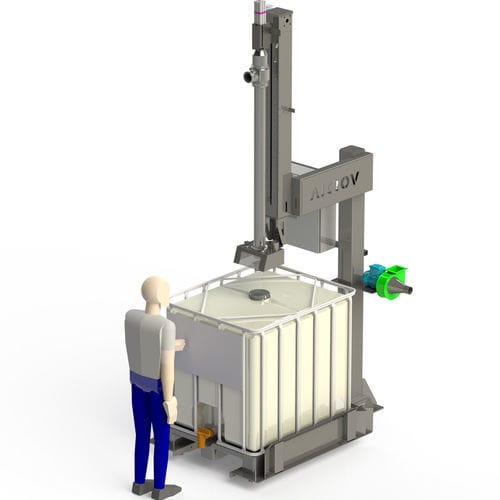

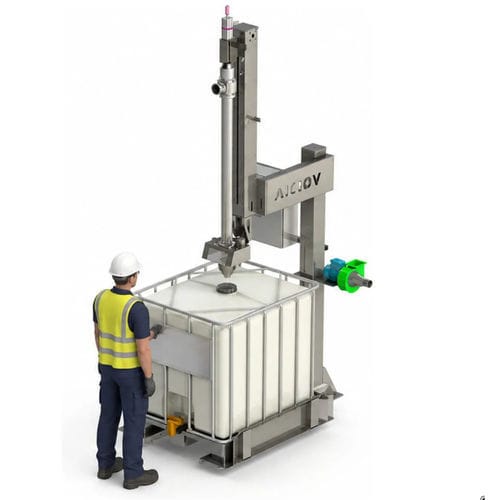

LSCは、個別のIBC（トート）を重量で充填する半自動の重量（グラビメトリック）充填機です。U字型の秤台によりパレットトラックが差し入れ可能で、容器の開口部（バンチョール）が固定ノズルに対して再調整不要で整列します。標準的なIBCフォーマット（800〜1,500 L）に対応。Plug & Fillシリーズです。

動作原理

• 操作パネルで充填レシピと目標正味重量を選択します。
• パレット載せの空のIBCをU字秤台に載せます。
• 開始するとシステムが自動で風袋引きを行い、設定重量までグラビメトリック制御で充填します。
• 充填完了の容器を取り出し、次の容器を載せます。

充填方式とアセンブリ
発注時に選択可能な、2種類の交換式ステンレス製アセンブリを提供：バンチョール下（下充填）アセンブリと浸漬アセンブリ（本体 AISI 304 サンドブラスト、ノズル AISI 316L 標準）。

• バンチョール下充填 — ノズルが開口部内に降りてその位置から充填します。非発泡性、非可燃性、粘性や高密度流体に適します。該当アセンブリは開口部下のみを充填します。
• 浸漬充填 — ノズルが容器底まで到達します。発泡性や可燃性製品向け。レシピ制御で3つの戦略を選択可能：製品に合わせて上昇、充填中常に底に留める（極度の発泡）、または浸漬アセンブリによるバンチョール下モード実行。

機械構成
柱と充填ヘッドを支える自立フレーム。ノズルは固定で、容器をノズル側に搬入して充填します。秤端末は制御系に統合済み。U字形秤台はフォークの差し込みを妨げず、ノズルと開口部の整列を容易にします。

不活性ガス充填（オプション）
オプション：ノズルに不活性ガス通路を組み込み、主電装盤内の専用ソレノイド弁で制御します。ガスのタイミング（開放前、充填中、到達後）はレシピごとに設定可能。窒素の短パルスやキャップ前のわずかな過圧によるイナーティングをサポートします。ノズルは機械構造を変更することなく交換可能です。

AiCROVFill® 充填制御
AiCROVFill®は難しい製品での正確な充填を実現する統合制御ソフトウェアです。ズレ検出（抵抗検出でノズルが退避）、最終重量制御と追加充填、沈み込みランスの変位補償、弁閉後の残留流れに対する自動学習・補償、レシピベースの運転（製品・容器フォーマットごとのパラメータ保存）などの機能を備えます。

標準工業部品で構成
制御、空圧、センサ、秤要素は世界的に流通する工業部品を使用。制御系に専有電子機器はなく、部品の現地調達や保守が行いやすい設計です。

安全性と適合
欧州で設計・製造され、CEマーキング取得。設計は EN ISO 12100、EN ISO 13849-1、EN 60204-1、EN ISO 13850 に準拠。安全機能：緊急停止で電源と空圧を同時遮断する機能、受動式ノズルロック、故障時の安全な挙動。防爆仕様および設置に応じた認証対応（ATEX、IECEx、NEC相当）をZone 1/2 または Class I Division 1/2 向けに提供可能です。

適用分野と制限
パレットトラックで移動する標準フォーマットの単一IBC充填向け。ドラム、小容器、または IBC とドラムを同一ステーションで無搬送で併用する用途には適しません（該当用途は他モデルで対応）。

映像とデモンストレーション
単体および複数のLSCユニットによる工業環境での稼働例（食品、農薬、その他製品）を示すデモ映像と設置事例が利用可能です。

技術仕様

• タイプ：半自動、重量（グラビメトリック）充填
• シリーズ：Plug & Fill
• 容器：IBC、800–1,500 L（210–400 gal）
• 処理能力：20 IBC/時（1,200 L）
• 充填精度：公称値の±0.1%（個別確認要）
• 秤分解能：±250 g
• 不活性ガス充填：オプション
• 充填アセンブリ：バンチョール下または浸漬（浸漬はバンチョール下も可能）
• 高さ調整：550 mm、サーボ
• 電源：240 V、50–60 Hz、<1 kW
• 空気圧：6 bar（その他は要問合せ）
• 使用温度：−10 °C～+45 °C
• 製品温度：0 °C～+130 °C
• 製品接続：2½" オス camlock
• 機械重量：500 kg
• 防爆仕様：利用可能
