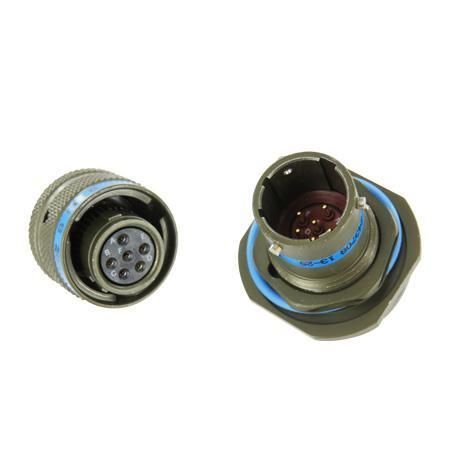

無線周波数コネクター LJT - HE308 - 38999

データ用電源光学

概要
Amphenol Socapex の LJT シリーズは、航空宇宙および軍事用途向けに設計されたバヨネット結合タイプのコネクタ群です。多様なコンタクト配列とシェルタイプを備え、重量およびスペースの節約を実現します。LJT シリーズは MIL-DTL-38999 シリーズ I および HE308 認定を受けており、コンタクトを100%保護します。金属製および複合材製のバリエーションがあり、戦場通信、軍用車両、アビオニクスなどの過酷な環境に適しています。

主な特長

• 100% スクーププルーフ設計
• 多様なコンタクト配列とシェルタイプを持つバヨネット結合コネクタ
• 1〜128接点、60以上のコンタクト配列
• 衝撃・振動に強い堅牢設計
• 複数の材料・メッキが利用可能、RoHS・REACH 準拠バージョンあり

用途

• 軍用車両
• 戦場通信（C5ISR）
• 軍用アビオニクス

製品メリット

• 複数のレセプタクルスタイル：スクエアフランジ、ジャムナット、インライン
• クイックカップリング：カップリングナットの1/4回転で完全に嵌合
• 統合型バックシェル、スタンドオフ（ダブルフランジ）など多彩なバージョン

材料とめっき

• アルミニウム：オリーブドラブカドミウム、ニッケル、ブラック亜鉛ニッケル
• 海洋青銅（無めっき）

コンタクト種類と端子処理

• 60以上のコンタクト配列
• コンタクトサイズ：23〜4/0
• 信号、電力、高速（Coax、Twinax、Quadrax、Octomax…）、光学端子対応
• 端子処理：圧着および基板用ピン（金めっき・はんだめっき）

環境特性

• 嵌合耐久：500サイクル
• 使用温度：-65°C～175°C または 材料・めっきにより200°Cまで
• 耐食性：材料・めっきにより48～500時間
• 防水性能：嵌合・完全配線時に IPX7

電気的特性

• 常温での絶縁抵抗：5,103 MΩ
• コンタクト定格電流：3 A～230 A（コンタクトサイズ、材料、めっきに依存）

技術仕様

• 認定：MIL-DTL-38999 シリーズ I & HE308
• 結合方式：バヨネット
• コンタクト配列：60以上（1〜128接点）
• 利用可能なコンタクトサイズ：23〜4/0
• 利用可能なシェルスタイル：スクエアフランジ、ジャムナット、インライン、縮小フランジ、ラック＆パネルバリアント
• 材料：複数めっきのアルミニウムバリエーション、無めっき海洋青銅
• 端子処理：圧着および基板ピン（めっき：金・はんだ）
• 嵌合耐久性：500サイクル
• 温度範囲：構成により-65°C～175°Cまたは200°C
• 防水等級：嵌合・完全配線時に IPX7
• 提供ドキュメント：特定コンタクト配列およびパワーインサートのデータシート
