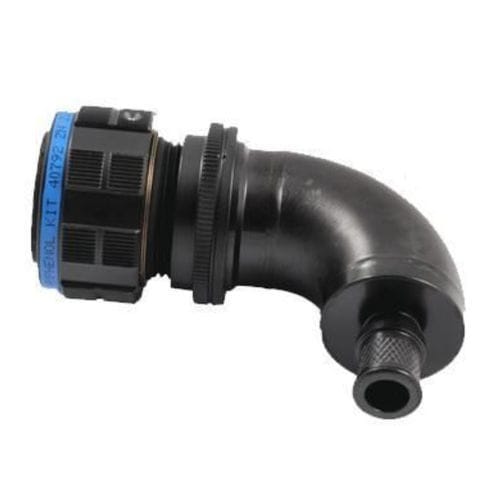

データ用コネクター RJFIELD™

USBイーサネットネジ留め

製品説明
RJFIELD™ および USBFIELD™ キットは、RJおよびUSBコネクタ向けの360°完全EMIシールドソリューションを構築するために必要なすべてのコンポーネントを含みます。認証が求められる電磁保護用途向けに設計されており、MIL‑DTL‑38999 Series III および MIL‑DTL‑26482 形式に対応、TEMPEST、COMSEC、SDIP‑27 の要件をサポートします。

主な特長

• RJおよびUSBインターフェース向けの360° EMIシールド
• MIL‑DTL‑38999 Series III または MIL‑DTL‑26482 準拠の金属シェル
• TEMPEST、COMSEC、SDIP‑27 用途に対応

適用分野

• 戦場でのC6ISR通信
• 装甲車両および戦術車両
• 海軍システムおよび艦載設備
• TEMPEST、COMSEC、SDIP‑27 準拠システム
• ハードウェアのサイバーセキュリティおよび保護通信

機械的特長

• 三山（Tri‑start）ねじ結合方式（MIL‑DTL‑38999 Series III型）および脱落防止装置付
  - RJFTV シェルサイズ 19
  - USBFTV シェルサイズ 15
• ベイオネット結合方式（MIL‑DTL‑26482）：RJF シェルサイズ 18
• 衝撃、振動、引張りに耐性
• 機械的コーディング / 極性
• プラグのコード保持力：軸方向 100 N
• 嵌合サイクル：最小 500 回

環境保護性能

• 液体・粉じんに対してシール（IP68）
• 塩霧耐性
• 振動：10–500 Hz、10 g、3軸 — MIL‑STD‑810H に準拠し不連続 > 10 ns なし
• 複合版は NAS 1599 に準拠して試験済み（5–3000 Hz、20 g、12 h）
• 衝撃：IK06 > 250 g の重量を 40 cm から接続子（嵌合状態）へ落下
• 耐湿性：21 日、43°C、相対湿度 98%
• 動作温度範囲：-40°C ～ +85°C

使用上の注意
キットはケーブルなしで供給されます。必要なシールド仕様に応じて配線を組立てください。過酷環境での運用には補強されたハロゲンフリーの Ethernet および USB ケーブルを推奨します。これらは EMI シールドシステムと完全に互換性があります。

仕様 / 技術仕様

• 結合タイプ：三山ねじ（MIL‑DTL‑38999 III）およびベイオネット（MIL‑DTL‑26482）
• シェルサイズ：RJFTV サイズ 19、USBFTV サイズ 15、RJF サイズ 18（ベイオネット）
• コード保持力：100 N 軸方向
• 嵌合サイクル：≥ 500
• 保護等級：IP68
• 振動：10–500 Hz、10 g、3軸（MIL‑STD‑810H）
• 衝撃：IK06（250 g を 40 cm から落下、嵌合状態）
• 耐湿性：43°C / 98% RH で 21 日
• 温度範囲：-40°C ～ +85°C
• 規格 / 適合性：TEMPEST、COMSEC、SDIP‑27 向けに設計
