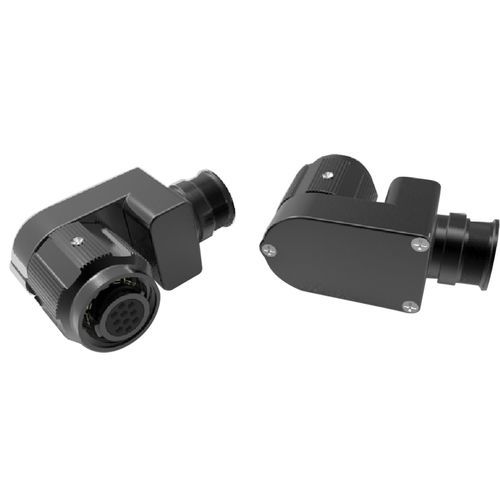

RFコネクター 2M Python

直角薄物丸形

概要
Amphenolのマイクロミニチュアコネクタ 2M Pythonは、2M801、2M804、2M805シリーズの低背直角プラグ仕様です。ねじ式またはクイックディスコネクトのカップリングを備え、プラグのみで統合バックシェルを採用しています。優れたEMIシールド性能とコンパクトなパネル実装を実現します。接点配列は12種類（3〜130接点）を用意。標準の終端は圧着またははんだカップ（接点サイズ23）。素材はアルミニウム（olive drab cadmium、black zinc nickel、nickel、Durmalonめっき）およびステンレス（パッシベーション、ニッケルめっき）です。

主な特長

• マイクロミニチュア円形コネクタ
• ねじ式またはクイックディスコネクトカップリング
• 統合バックシェル（プラグのみ）
• 優れたEMIシールド
• 2M801、2M804、2M805の配列に対応
• 圧着またははんだカップ、接点サイズ23

用途

• 戦場通信およびC6ISRシステム
• 地上車両
• 軍用アビオニクスおよび民間航空機システム
• ミサイル、UAV、航空プラットフォーム
• 兵士携行機器

製品の利点

• 省スペース：低背直角シェルによりパネルの突出を低減
• 保守性：リアの着脱式プレートで接点取り外しを簡素化
• 配線の柔軟性：各サイズごとに複数のリアケーブルエントリを選択可能

材料とめっき

• アルミニウム：Olive drab Cadmium、Black Zinc Nickel、Nickel、Durmalonめっき
• ステンレス鋼：パッシベーション、ニッケルめっき

接点の種類と終端処理

• 12の接点配列（配列により3〜130接点）
• 接点サイズ23
• 圧着またははんだカップ

環境特性

• 嵌合サイクル：500〜2,000
• 動作温度：-65°C〜175°C
• 耐食性：材料・めっきにより48〜500時間
• 防水等級：嵌合かつ完全に配線時にIPX7

電気特性

• シェル間導通：最大2.5 mΩ
• 絶縁抵抗（周囲）：5·10³ MΩ
• 接点定格電流：最大5 A

仕様

• 型番：2M Python（低背直角プラグ）
• 対応シリーズ：2M801、2M804、2M805
• 接点配列：12種類（3〜130接点）
• 接点サイズと終端：サイズ23；圧着またははんだカップ
• 材料：アルミニウム（各種めっき）、ステンレス（パッシベーション、ニッケルめっき）
• 嵌合サイクル：500–2,000
• 温度範囲：-65°C〜175°C
• 防水等級：嵌合かつ完全配線時にIPX7
• シェル間導通：最大2.5 mΩ
• 絶縁抵抗：5·10³ MΩ
• 接点定格：最大5 A
