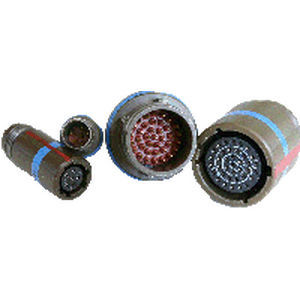

RFコネクター SC39データ用電源光学
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- データ用, 電源, RF, 光学
- 形状
- 丸形
- 接続タイプ
- 差し込み式, フランジ取り付け, ナット固定式
- 電気的特性
- 電流, 高圧電流
- 材料
- ステンレス製, アルミニウム, ニッケル製
- 保護クラス
- IP67
- その他の特徴
- インライン, MiL
- インピーダンス
最少: 0 Ohm
最大: 0 Ohm
- 一次電流
最少: 3 A
最大: 100 A
- 使用温度
最少: -65 °C
(-85 °F)最大: 200 °C
(392 °F)
詳細
概要
主な特長
用途
設計と製品メリット
材料とメッキ
コンタクト種類と端末処理
環境特性
電気特性
技術仕様
- SC39は MIL‑DTL‑38999シリーズIII の設計に由来するクイックリリース丸形コネクタで、運用環境下での迅速な切断を要求される航空宇宙・防衛用途向けに設計されています。
主な特長
- 100% scoop-proof の接点保護を備えたスプリング式クイックディスコネクト機構
- シェルサイズ標準 9～17（大サイズは別注対応）
- 標準および低分離力のバリエーション
- 衝撃・振動に対する高耐性の堅牢設計
- 複数の材料・メッキを用意、RoHSおよびREACH対応オプションあり
用途
- 軍用・航空電子機器の配線
- C5ISRおよび戦闘域通信
- ミサイルシステム
- 地上車両および海上システム
- 宇宙・衛星インターフェース
設計と製品メリット
- レセプタクル／プラグのスタイル：ラニヤード、スクエアフランジ、ジャムナット、インライン等
- 分離力：標準 50–100 N、低力バージョン <50 N
- 挿抜力（典型）：標準 5–10 kg、低力 <5 kg
- MIL‑DTL‑38999シリーズIIIのコンタクト／インサート互換
- 統合型バックシェルやスタンドオフ（二重フランジ）などのバージョンあり
材料とメッキ
- アルミニウム：オリーブドラブ・カドミウム、ニッケルめっき
- ステンレス鋼：パッシベーション処理
コンタクト種類と端末処理
- 80種類以上のコンタクト配置が可能
- コンタクトサイズ：23 HD～4
- 信号、電力、高速（Coax、Twinax、Quadrax、Octomax）、光端子など
- 端末処理：圧着およびPC‑テール（金・スズメッキ対応）
環境特性
- 嵌合耐久：500サイクル
- 使用温度：-65°C～+175°C（材料/めっきにより最大+200°C）
- 耐食性：48～500時間（材料/めっき依存）
- 防水性：嵌合かつ完全配線時にIPX7
電気特性
- シェル間導電率：材料およびめっきにより1～10 mΩ
- レセプタクルのバネによりEMI保護とシェル導通を確保
- コンタクト定格電流：コンタクト種別により3 A～100 A
技術仕様
- モデル：SC39
- 派生規格：MIL‑DTL‑38999 シリーズIII 互換（コンタクトおよびインサート）
- シェルサイズ：9～17（大サイズは別注）
- 分離力：標準 50–100 N、低力 <50 N
- 挿抜力：標準 5–10 kg、低力 <5 kg
- コンタクト配置数：>80
- コンタクトサイズ：23 HD～4
- 定格電流：3 A～100 A
- 嵌合サイクル：500
- 温度範囲：-65°C～+175°C（仕上げにより最大+200°C）
- 防水等級：嵌合かつ完全配線時にIPX7
- シェル間導電率：1–10 mΩ
- 材料/めっき：アルミニウム（オリーブドラブ・カドミウム、ニッケルめっき）、ステンレス（パッシベート）
- 端末：圧着およびPC‑テール（金・スズ）
