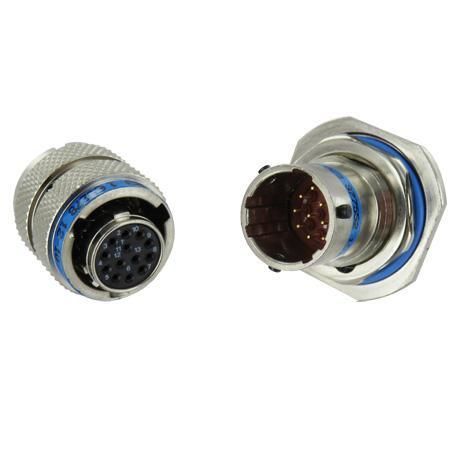

RFコネクター SJT

データ用電源丸形

概要
Amphenol SocapexのSJTコネクタシリーズはMIL-DTL-38999シリーズI・II（Series 1.5）を起源とする製品群です。逆バヨネット方式の円形コネクタで、1/4回転の迅速な結合を採用し、過酷な軍事・航空宇宙用途向けに設計されています。複数のシェルタイプおよびレセプタクルスタイルがあり、RoHSおよびREACH準拠の仕上げも選択可能です。

主な特長

• MIL-DTL-38999 Series I & II（Series 1.5）由来
• 逆バヨネット結合、1/4回転での迅速な嵌合
• 標準コンタクト配列60種以上（1～128接点）
• 衝撃・振動に強い堅牢設計
• 複数の材料およびめっき；RoHS・REACH準拠仕上げあり

用途

• 軍用車両
• 戦場通信（C5ISR）
• 軍用・航空宇宙用アビオニクス

製品の利点

• 100%スプーンプローフ（scoop-proof）設計；MIL-DTL-38999 Series Iの長さに準拠
• 標準取り付け寸法（MIL-DTL-38999、Series II）
• レセプタクルスタイル：スクエアフランジ、ジャムナット、インライン
• 結合時間短縮：カップリングナットを1/4回転で完全嵌合
• 欧州仕様 PAN6433-2、LN29729 に準拠

材質・めっき

• アルミニウムオプション：オリーブドラブカドミウム、ニッケル、ブラック亜鉛ニッケル
• RoHS準拠仕上げあり

コンタクト種類・終端

• 60以上のコンタクト配列
• コンタクトサイズ：22D～12
• 電源、信号、同軸、高速（#12）コンタクトに対応
• 終端方式：圧着（crimp）およびPCBテール

環境特性

• 嵌合耐久性：500サイクル
• 使用温度：-65°C～175°C（材料／めっきにより最大200°Cまで可能）
• アルミニウムの耐食性：めっきにより48～500時間
• 嵌合かつ完全配線時の保護等級：IPX7

電気特性

• シェル間導電率：≤5 mΩ
• RF性能：100 MHz～10 GHz、最小減衰50 dB
• コンタクト許容電流：コンタクトサイズにより5 A～23 A

技術仕様

• モデルファミリー：SJT（38999 Series 派生）
• 結合方式：逆バヨネット、1/4回転の迅速な嵌合
• コンタクト配列：>60の標準配列（1～128接点）
• コンタクトサイズ：22D～12
• コンタクト種類：power、signal、coax、high-speed
• 終端：crimp、PCBテール
• 嵌合耐久：500サイクル
• 温度範囲：-65°C～175°C（材料／めっきにより最大200°C）
• 防水保護：嵌合かつ配線時にIPX7
• シェル導電率：≤5 mΩ
• RF：100 MHz–10 GHz、最小減衰50 dB
• 電流定格：5 A–23 A（コンタクトサイズによる）
