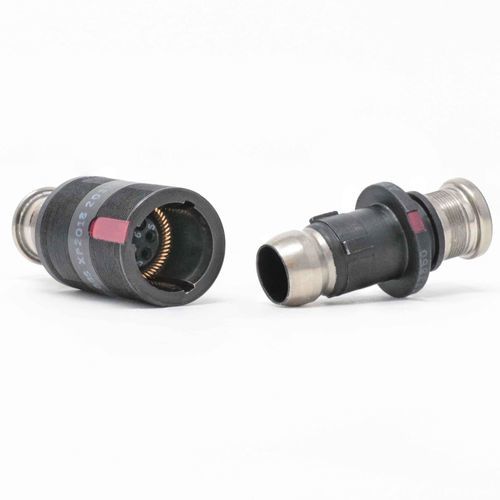

データ用コネクター 2M Warrior Grip

電源圧着挿入式

説明
AmphenolのWarrior Gripシリーズは、Nett Warriorスタイルの超小型円形コネクタで、軽量かつ堅牢な設計のまま、使用者へ直接10 Aの急速充電を提供するよう設計されています。2M804プッシュプル系列の派生品であり、接続/切断力の最適化、導電性を高めた選択的めっきのアルミニウムシェル、サイズ23ピン設計との下位互換性を特徴とします。ソケットコンタクトシステムは競合製品と比較して約26%の発熱低減を実現し、MIL-STD-1472の温度曝露限界に適合します。

主な特長

• 超小型円形コネクタ、プッシュプル結合
• 既存のNett Warriorプッシュプルコネクタと相互接続可能
• 2M804派生、10 A急速充電対応
• 独自の抜去力定格：13 ± 3 lbs
• 選択的めっき（ニッケルおよび黒亜鉛ニッケル）を施したアルミシェル
• 優れたEMIシールド内蔵
• 2種類のコンタクト配列を用意
• 端子処理：圧着、はんだカップ、PCBテール（サイズ23）
• シーリング：嵌合および完全配線時にIPX7

用途

• 戦場通信およびC6ISRシステム
• 地上車両および車載電子機器
• 兵士装備の電源・通信機器

技術情報
製品の利点

• 使用者へ直接10 Aの急速充電を供給
• 負荷時の信頼性向上のため発熱低減（約26%改善）
• 選択的めっきにより導電性と耐食性を向上
• 2M804より迅速かつ容易な切断
• 設計柔軟性を高める複数の取り付け・端子オプション

材料とめっき

• アルミニウムシェル、選択的ニッケルおよび黒亜鉛ニッケルめっき

コンタクト種類と端子処理

• 2つのコンタクト配列が利用可能
• コンタクトサイズ：23
• 端子処理：圧着、はんだカップ、PCBテール

環境特性

• 耐久性：最大1,000回の嵌合サイクル
• 動作温度：-65°C～175°C（MIL-STD-1472適合）
• シーリング：嵌合して完全配線時にIPX7

電気的特性

• コンタクト定格：最大10 A（急速充電対応）

技術仕様

• シリーズ / 名称：2M Warrior Grip
• コネクタタイプ：超小型円形、プッシュプル結合
• コンタクト配列：2種類
• コンタクトサイズ：23
• 定格電流：最大10 A
• 端子オプション：圧着、はんだカップ、PCBテール
• 抜去力：13 ± 3 lbs
• EMIシールド：内蔵
• 耐久性：最大1,000回の嵌合サイクル
• 温度範囲：-65°C～175°C（MIL-STD-1472適合）
• 保護等級：嵌合および完全配線時にIPX7
• 材料：選択的ニッケルおよび黒亜鉛ニッケルめっきのアルミシェル
• 熱性能：競合製品に対して発熱約26%改善
