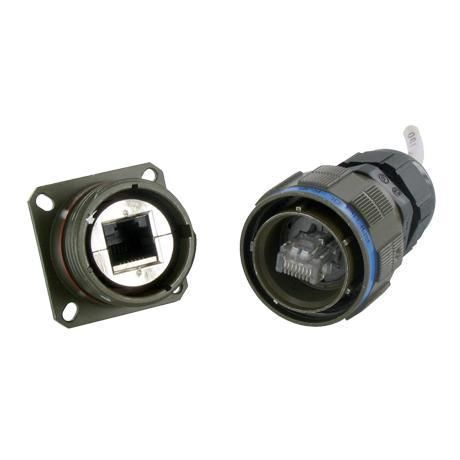

データ用接続モジュール RJF TV

RJ45イーサネット丸形

概要
Amphenol Socapex の RJF TV シリーズは、過酷で要求の厳しい環境において信頼性の高い Ethernet 接続を提供するために設計された高性能コネクタのラインナップです。Cat5e、Cat6、Cat6A の各バリエーションが用意され、金属製シェル、プッシュプル式ロック機構、塵や液体、機械的応力から保護する統合シーリングを備えています。標準の RJ45 インターフェースと後方互換性があり、各種ケーブル種および径に対応します。

主な特長

• 液体・塵に対するシーリング（IP68）
• 衝撃・振動・引張に耐性
• 現場での配線に特別な工具は不要
• 4 ポジションの機械的コード化/極性化

用途

• 戦場通信、C4ISR
• 過酷環境でのデータ取得および伝送
• 装甲車両
• 軍艦
• 大量輸送の鉄道システム

技術情報
その他の機能

• EMI 保護の改善
• トライスタート（Tri-Start）ねじ結合機構（MIL-DTL-38999 シリーズ III 種）にアンチデカップリング機構を搭載 - シェルサイズ 19
• 堅牢な金属シェル
• プラグ内の RJ45 コードセット保持力：100 N（軸方向）
• 嵌合サイクル：最小 500 サイクル
• 対応ケーブル径：6 mm～13 mm

データ伝送

• Cat.5e：ISO/IEC 11801 による Ethernet クラス D — 10Base-T、100Base-TX、1000Base-T を最大 100 MHz までサポート（TIA/EIA568B）
• Cat.6：ISO/IEC 11801 による Ethernet クラス E — 10Base-T、100Base-TX、1000Base-T を最大 250 MHz までサポート（TIA/EIA568B）
• Cat.6A：ISO/IEC 11801 による Ethernet クラス Ea — 10Base-T、100Base-TX、1000Base-T、10GBase-T を最大 500 MHz までサポート（TIA/EIA568B）

環境保護

• シーリング：IP68（プラグとレセプタクルまたはキャップとレセプタクルが嵌合時）
• 塩水噴霧耐性：ニッケル、黒亜鉛コバルトめっきのアルミニウムシェルで 48 時間；オリーブドラブ亜鉛めっき（カドミウム）アルミニウムシェルで >500 時間；海洋用青銅シェルで 500 時間
• 難燃／低煙：UL94 V0 および NF F 16-101 & 16-102
• 振動：10–500 Hz、10 g、3 軸 — 10 ns を超える途切れなし
• 複合仕様は NAS 1599（5–3000 Hz、20 g、12 h）に準拠して試験
• 衝撃：IK06 — 同等試験：250 g の荷重を 40 cm から嵌合ペアに落下
• 湿度：43°C、98% 湿度で 21 日間
• 動作温度範囲：-40°C ～ +85°C

仕様 / 技術仕様

• シリーズ：RJF TV
• シーリング等級：IP68（嵌合時）
• 結合方式：Tri-Start ねじ（MIL-DTL-38999 シリーズ III）+ アンチデカップリング
• シェルサイズ：19（Tri-Start ねじ結合）
• 材質：堅牢な金属シェル（各種めっき対応）
• RJ45 コードセット軸保持力：100 N
• 嵌合耐久性：≥500 サイクル
• ケーブル径対応：6 mm ～ 13 mm
• 対応データグレード：Cat5e（最大 100 MHz）、Cat6（最大 250 MHz）、Cat6A（最大 500 MHz、10GBase-T 対応）
• EMI 保護：シールド連続性のための金属化インサート；強化 360° シールドプラグキットあり
• 塩水噴霧：めっきに依存するレベル（48 h / >500 h / 500 h）
• 火災/煙：UL94 V0、NF F16-101 & 16-102
• 振動仕様：10–500 Hz、10 g、3 軸
• 衝撃仕様：IK06；NAS 1599 に準拠した複合試験（5–3000 Hz、20 g、12 h）
• 耐湿試験：43°C、98% RH で 21 日間
• 温度範囲：-40°C ～ +85°C
