速度変換器 IMP-C100-ST-S3-T

メディア温度圧力

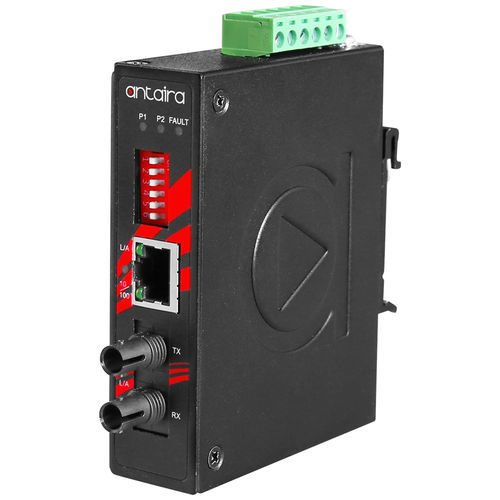

製品概要Antaira TechnologiesのIMP-C100-ST-S3-Tは、IEEE 802.3atハイパワーPoE（最大30ワット）をサポートする10/100TXイーサネットポートと、STコネクタをサポートする固定ファイバーインターフェースを備えたIP30定格のコンパクトなイーサネット-ファイバーメディアコンバーターです。このモデルはシングルモードをサポートし、最小限のスペースで光ファイバー距離の延長を必要とする産業用アプリケーション向けに設計されています。48～55VDCの冗長電源入力、逆極性、過負荷電流保護を備えた「リンク・フォルト・パス・スルー」（LFP）と「ファー・エンド・フォルト」（FEF）機能を内蔵しています。IEEE802.3at準拠PoE+1× 100FX STコネクタ（シングルモード）RJ45ポートは、オートMDI / MDI-X機能オートネゴシエーション速度、ハーフ/フルデュプレックスストアンドフォワードスイッチングアーキテクチャ内蔵リンクフォールトパススルー（LFP）内蔵ファーエンドフォールト（FEF）ワイドレンジ冗長電源設計冗長電源入力：48～55VDC電源極性反転保護過負荷電流保護DINレールまたは壁取り付け可能IP30保護5年保証パッケージ内容1 - DCケーブル -18 AWG & DCジャック5.5x2.1mm1 - IMP-C100-ST-S3-T1 - クイック・インストール・ガイド1 - 壁取り付けブラケットとネジのセット技術仕様IEEE規格：IEEE 802.3 10BASE-Tイーサネット、IEEE 802.3u 100BASE-TX高速イーサネット、IEEE 802.3af/atパワー・オーバー・イーサネット処理タイプ：ストア＆フォワードプロトコルCSMA/CDFフロー制御：IEEE 802.3x背圧フロー制御メモリ・バッファ：128kビット転送レートイーサネット・ポート：14,880pps、ファースト・イーサネット・ポート：148,800ppsイーサネット・ポート数：1ポート10/100 BASE-T1ポート10/100 BASE-T(X)：1×10/100TX付きRJ45ポート、オートネゴシエーション速度、全/半二重モード、オートMDI/MDI-X接続PoEポート：1ポート（30W/ポート）PoEピンアサイン：V+、V+、V-、V-、ピン1、2、3、6用（エンド-スパン、モードA）ファイバーポートカウント：1ポート100 BASE-FXファイバー：1×100FX STタイプコネクター、シングルモード：9/125umまたは10/125um波長: 1310nm伝送距離：30 kmリンクロスフォワード：LFP（リンク障害パススルー）DIPスイッチ：カッパー・ポート 10Mbps/100Mbps; DIP-スイッチ 6：カッパー・ポート半二重モードLEDインジケータ：電源1、電源2、障害：オン/オフ; ファイバー・ポート：イーサネット・ポート：Link/Actリンク/アクティブ、PoE：PDデバイスにオン接続ハウジング：メタル、IP30保護マウント：DIN-レールマウント、壁掛け（オプション）寸法（W×H×D）：26×95×75mm重量：単位： 0.661ポンド、出荷時 0.903 lb電源接続：取り外し可能な6接点端子台入力電圧：48V～55V DC、冗長入力電源冗長性：ありはいリレー出力：24V DC、1A抵抗システム消費電力：2.4ワット最大。PoEパワーバジェット：最大。30ワット過負荷電流保護：現在逆極性保護：動作温度：-40°～80°C（-40°～176°F）保存温度：-40°～85°C（-40°～185°F）周囲相対湿度：5%～95%（結露なきこと）認証：FCC、CE、UL 61010：FCC、CE、UL 61010-1 / UL 61010-2-201EMI：FCCパート15サブパートBクラスA、CE EN 55032クラスA、EN 61000-6-4クラスAEMS：CE EN 55024、EN 61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（サージ）、IEC61000-4-6（CS）、IEC61000-4-8（磁界）安定性試験：自由落下：IEC 60068-2-32、衝撃：IEC 60068-2-27、振動：IEC 60068-2-6グリーン：RoHS ComplantWarranty：5年
