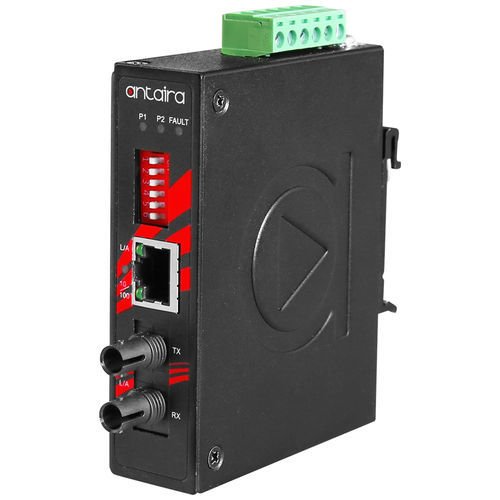

プロトコル変換器 IMP-C100-ST-M

波長速度メディア

製品概要 Antaira TechnologiesのIMP-C100-ST-Mは、IP30定格のコンパクトなイーサネットからファイバーへのメディアコンバータで、IEEE 802.3at高出力PoE（最大30ワット）をサポートする10/100TXイーサネットポートと、STコネクタをサポートする固定ファイバーインターフェースを備えています。 このモデルは、さまざまなファイバー距離とタイプのアプリケーションに対応するマルチモードをサポートしています。最小限のスペースを使用しながら、光ファイバー距離の延長を必要とする産業用アプリケーションを満たすように設計されています。 IMP-C100-ST-Mは、逆極性および過電流保護を備えた48〜55VDCの冗長電源入力を備えた「リンクフォールトパススルー」（LFP）および「ファーエンドフォールト」（FEF）機能を内蔵しています。このモデルは、DINレールおよび壁取り付け可能な方向をサポートし、STDでの動作温度範囲モデルを提供します：-10°Cから70°C。 特徴 - 1*10/100TX高速イーサネット（IEEE 802.3at準拠のPoE+） - 1*100FX STコネクタ（マルチモード） - RJ45ポートはAuto MDI / MDI-X機能をサポート - 自動ネゴシエーション速度、半二重/全二重 - ストアアンドフォワードスイッチングアーキテクチャ - 内蔵リンクフォールトパススルー（LFP） - 内蔵ファーエンドフォールト（FEF） - 広範囲の冗長電源設計 - 冗長電源入力：48〜55VDC - 電源極性逆転保護 - 過電流保護 - DINレールまたは壁取り付け可能 - IP30保護 - 5年間の保証 パッケージ内容 - 1 - DCケーブル –18 AWG & DCジャック5.5x2.1mm - 1 - IMP-C100-ST-M - 1 - クイックインストールガイド - 1 - 壁取り付けブラケットとネジのセット 技術仕様 - IEEE標準：IEEE 802.3 10BASE-Tイーサネット、IEEE 802.3u 100BASE-TX高速イーサネット、IEEE 802.3af/at Power Over Ethernet - 処理タイプ：ストアアンドフォワード - プロトコル：CSMA/CD - フロー制御：IEEE 802.3xバックプレッシャーフロー制御 - メモリバッファ：128 kbits - 転送速度：イーサネットポートで14,880pps、ファストイーサネットポートで148,800pps - イーサネットポート数：1ポート - 10/100 BASE-T(X)：1 × RJ45ポート（10/100TX、自動ネゴシエーション速度、全二重/半二重モード、自動MDI/MDI-X接続） - PoEポート：1ポート（30W/ポート） - PoEピン割り当て：ピン1、2、3、6用のV+、V+、V-、V-（エンドスパン、モードA） - ファイバーポート数：1ポート - 100 BASE-FXファイバー：1 × 100FX STタイプコネクタ；マルチモード：50/125umまたは62.5/125um - 波長：1310nm - 伝送距離：2 km - リンクロスフォワード：LFP（リンクフォールトパススルー） - DIPスイッチ：DIPスイッチ1：LFP（リンクフォールトパス）有効/無効；DIPスイッチ2：コンバーターモード/スイッチモード；DIPスイッチ3：ファイバーポート半二重モード/半二重モード；DIPスイッチ4：銅ポート自動ネゴシエーション無効/有効；DIPスイッチ5：銅ポート10Mbps/100Mbps；DIPスイッチ6：銅ポート半二重モード/半二重モード - LEDインジケーター：電源1、電源2、故障：オン/オフ；ファイバーポート：リンク/アクト；イーサネットポート：リンク/アクト；PoE：オン-接続されたPDデバイス - ハウジング：金属、IP30保護 - 取り付け：DINレール取り付け、壁取り付け（オプション） - 寸法（幅×高さ×奥行き）：26 × 95 × 75 mm - 重量：ユニット：0.661 lb；出荷：0.903 lb - 電源接続：取り外し可能な6接点端子台 - 入力電圧：48V–55V DC、冗長入力 - 電源冗長性：あり - リレー出力：24V DC、1A抵抗性 - システム消費電力：2.4ワット - 最大PoE電力予算：最大30ワット - 過電流保護：あり - 逆極性保護：あり - 動作温度：-10°から70°C（14°から158°F） - 保管温度：-40°から85°C（-40°から185°F） - 周囲相対湿度：5％から95％非結露 - 認証：FCC、CE、UL 61010-1 / UL 61010-2-201 - EMI：FCCパート15サブパートBクラスA、CE EN 55032クラスA、EN 61000-6-4クラスA - EMS：CE EN 55024、EN 61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（サージ）、IEC61000-4-6（CS）、IEC61000-4-8（磁場） - 安定性試験：自由落下：IEC60068-2-32、衝撃：IEC 60068-2-27、振動：IEC 60068-2-6 - グリーン：RoHS準拠 - 保証：5年
