イーサネット延長 LEP-401M-KIT

産業用PoE

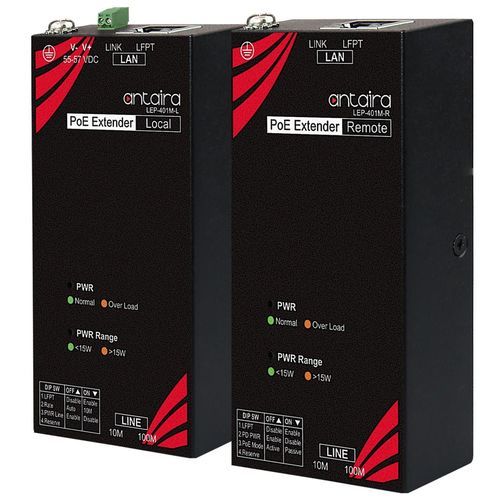

製品概要産業用IP30イーサネットエクステンダ、800メートル10/100MbpsイーサネットPoEエクステンダ（ローカルおよびリモートエンド）紹介Antaira TechnologiesのLEP-401M-KITには、LEP-401M-LとLEP-401M-Rの両方が含まれています。前者は1つのイーサネットポートと1つのPoEロングリーチインジェクタポートを備えたロングリーチトランシーバであり、後者は1つのPoEロングリーチエクステンダポートと1つのPoE PSEイーサネットポートを備えたロングリーチレシーバです。最大800メートルのデータと電力を同時にUTPケーブルで送信することができます。このキットはIEEE 802.3、802.3u、802.3af/at規格に完全に準拠しています。動作状態は、フロントとリアパネルに配置された診断LEDのセットを介してローカルに監視することができます。特長標準IEEE 802.3af/atのPoE出力をサポート（リモートエンド）サポートMDI / MDI-XオートクロスオーバーをサポートオートネゴシエーションをサポートDC電源入力（55〜57V）（ローカルエンド）イーサネットポートのオート＆マニュアルモード設定をサポートIP30保護壁掛け可能動作温度範囲：-40℃〜75℃5年間保証パッケージ内容LEP-401M-L：2ピン端子台および壁取り付けブラケットセット（ネジ付き）LEP-401M-R：壁取り付けブラケットセット（ネジ付き）技術仕様技術IEEE規格：IEEE 802.3 10Base-Tイーサネット、IEEE 802.3u 100Base-TXファーストイーサネット、IEEE 802.3af/atパワーオーバーイーサネット処理タイプ：ストア＆フォワードプロトコルCSMA/CDFフロー制御：IEEE 802.3xバックプレッシャーフロー制御性能転送速度：イーサネット：14,880pps、ファースト・イーサネット：148,800ppsイーサネット・インターフェイスイーサネット・ポート数：LEP-401M-L：1ポート10/100 BASE-T（X）：LEP-401M-L：LAN用1ポート、距離延長用1ポート；LEP-401M-R：LAN用1ポート（PoE/PSE）、距離延長用1ポートPoEポート：LEP-401M-R：1ポートPSE（30W/ポート）PoEピン配置：V+、V+、V-、V-、ピン1、2、3、6用その他のインターフェースDIPスイッチ：LEP-401M-L：ディップ1：LFPTオフ/オン、ディップ2：レートオート/10M、ディップ3：PWRライン有効/無効、ディップ4：予約LEP-401M-R：DIP1：LFPTオフ/オン、DIP2：PD PWR有効/無効、DIP3：PoEモードアクティブ/パッシブ、DIP4：予約LEDインジケータ：LEP-401M-L：電源（緑）;配信電力範囲15W（緑）;LFPT（アンバー）;LANリンクアクティブ（緑）、回線速度/リンクアクティブ10M（アンバー）、100M（緑）LEP-401M-R：電源（緑）;PD用PoE電力範囲15W（緑）;LFPT（アンバー）;LANリンクアクティブ（緑）;回線速度/リンクアクティブ10M（アンバー）、100M（緑）機械的特性ハウジング：金属製、保護等級IP30取付方法外形寸法（幅×高さ×奥行）：52×25×102.5 mm52 x 25 x 102.5 mm重量単位： 0.38ポンド、出荷時：75ポンド 0.75ポンド電源要件電源接続：2接点着脱式端子台入力電圧：55～57VDCシステム消費電力：LEP-401M-L：最大。PoEパワーバジェット：30WSサージ保護：UTPOutput電圧のための4KVサージ保護：PoE 30W環境限界動作温度：-40°〜75°C（-40°〜167°F）保管温度：-40°〜85°C（-40°〜185°F）周囲相対湿度：5％〜95％結露しない規制当局の承認認証：FCC、CEEMI：FCCパート15サブパートBクラスA、CE EN55032、EN55035EMS：EN 61000-4-2:2009、EN IEC 61000-4-3:2020、EN 61000-4-4:2012、EN 61000-4-5:2014/A1:2017、EN 61000-4-6:2014/AC:2015、EN 61000-4-8:2010グリーン：RoHS対応保証期間：5年
