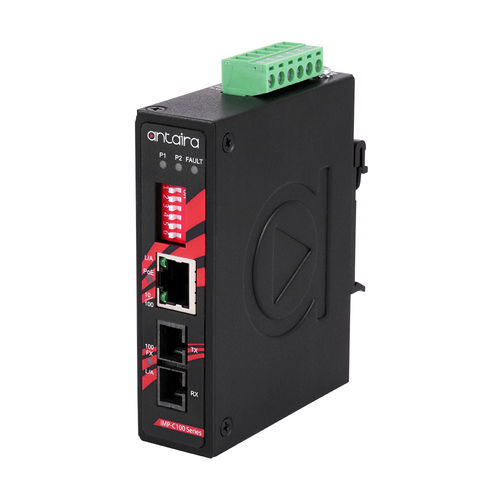

プロトコル変換器 IMP-C100-S3

波長速度メディア

製品概要 Antaira TechnologiesのIMP-C100-S3は、IP30評価のコンパクトなイーサネットからファイバーへのメディアコンバーターで、IEEE 802.3at高出力PoE（最大30ワット）をサポートする10/100TXイーサネットポートと、モデルに応じてSTおよびSCコネクタをサポートする固定ファイバーインターフェースを備えています。さまざまなファイバー距離とタイプに対応するマルチモードおよびシングルモードモデルが利用可能です。最小限のスペースで光ファイバー距離の延長を必要とする産業用途向けに設計されています。 IMP-C100-S3には、「リンクフォールトパススルー」（LFP）および「ファーエンドフォールト」（FEF）機能が組み込まれており、逆極性および過電流保護を備えた48〜55VDCの冗長電源入力を備えています。DINレールおよび壁面取り付けをサポートし、動作温度範囲は-10°Cから70°Cです。 特徴 - 1 x 10/100TX高速イーサネット（IEEE 802.3at準拠PoE+） - 1 x 100FX SCコネクタ（シングルモード） - RJ45ポートはAuto MDI / MDI-X機能をサポート - 自動ネゴシエーション速度、ハーフ/フルデュプレックス - ストアアンドフォワードスイッチングアーキテクチャ - 組み込みリンクフォールトパススルー（LFP） - 組み込みファーエンドフォールト（FEF） - 広範囲冗長電源設計 - 冗長電源入力：48〜55VDC - 電源極性逆転保護 - 過電流保護 - DINレールまたは壁面取り付け可能 - IP30保護 - 5年間の保証 パッケージ内容 - 1 - DCケーブル –18 AWG & DCジャック5.5x2.1mm - 1 - IMP-C100-S3 - 1 - クイックインストールガイド - 1 - 壁面取り付けブラケットとネジのセット 技術仕様 - IEEE標準：IEEE 802.3 10BASE-Tイーサネット、IEEE 802.3u 100BASE-TX高速イーサネット、IEEE 802.3af/at Power Over Ethernet - 処理タイプ：ストアアンドフォワード - プロトコル：CSMA/CD - フロー制御：IEEE 802.3xバックプレッシャーフロー制御 - メモリバッファ：128 kbits - 転送速度：イーサネットポートで14,880pps、高速イーサネットポートで148,800pps - イーサネットポート数：1ポート - 10/100 BASE-T(X)：1 × RJ45ポート（10/100TX、自動ネゴシエーション速度、フル/ハーフデュプレックスモード、自動MDI/MDI-X接続） - PoEポート：1ポート（30W/ポート） - PoEピン割り当て：V+, V+, V-, V-, ピン1, 2, 3, 6（エンドスパン、モードA） - ファイバーポート数：1ポート - 100 BASE-FXファイバー：1 × 100FX SCタイプコネクタ；シングルモード：9/125umまたは10/125um - 波長：1310nm - 伝送距離：30 km - リンクロスフォワード：LFP（リンクフォールトパススルー） - DIPスイッチ：DIPスイッチ1：LFP有効/無効；DIPスイッチ2：コンバーターモード/スイッチモード；DIPスイッチ3：ファイバーポートハーフデュプレックスモード；DIPスイッチ4：銅ポート自動ネゴシエーション無効/有効；DIPスイッチ5：銅ポート10Mbps/100Mbps；DIPスイッチ6：銅ポートハーフデュプレックスモード - LEDインジケーター：電源1、電源2、故障：オン/オフ；ファイバーポート：リンク/アクト；イーサネットポート：リンク/アクト；PoE：PDデバイスに接続 - ハウジング：金属、IP30保護 - 取り付け：DINレール取り付け、壁面取り付け（オプション） - 寸法（幅×高さ×奥行）：26 × 95 × 75 mm - 重量：ユニット：0.661 lb；出荷：0.903 lb - 電源接続：取り外し可能な6接点端子台 - 入力電圧：48V–55V DC、冗長入力 - 電源冗長性：あり - リレー出力：24V DC、1A抵抗性 - システム消費電力：2.4ワット - 最大PoE電力予算：最大30ワット - 過電流保護：あり - 逆極性保護：あり - 動作温度：-10°から70°C（14°から158°F） - 保管温度：-40°から85°C（-40°から185°F） - 周囲相対湿度：5%から95%非凝縮 - 認証：FCC、CE、UL 61010-1 / UL 61010-2-201 - EMI：FCCパート15サブパートBクラスA、CE EN 55032クラスA、EN 61000-6-4クラスA - EMS：CE EN 55024、EN 61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（サージ）、IEC61000-4-6（CS）、IEC61000-4-8（磁場） - 安定性試験：自由落下：IEC60068-2-32、衝撃：IEC 60068-2-27、振動：IEC 60068-2-6 - 環境対応：RoHS準拠 - 保証：5年
