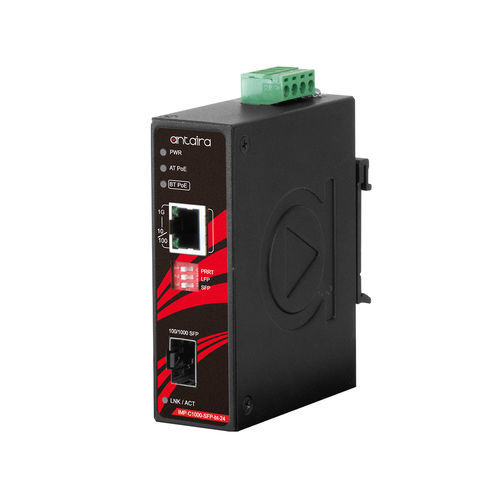

プロトコル変換器 IMP-C1000-SFP-bt-24-T

波長速度メディア

製品概要 コンパクトな産業用ギガビットIEEE 802.3btイーサネットからファイバーメディアコンバーター、1*10/100/1000T RJ45（90W/ポート）から1*100/1000 SFPスロットへ; 12~55VDC電源入力、EOT: -40°から75°C。 紹介 Antaira TechnologiesのIMP-C1000-SFP-bt-24シリーズは、IP30定格のコンパクトなギガビットイーサネットからファイバーメディアコンバーターで、IEEE 802.3bt高出力PoEをサポートする10/100/1000Tイーサネットポートを備え、最大90ワットを供給し、デュアルレート100/1000 SFPスロットを備えています。距離の延長と高帯域幅の能力を必要とする産業用アプリケーションに最適に設計されています。この小型フォームファクターは、工場の自動化、セキュリティ、ITS輸送、電力/ユーティリティ、上下水道処理プラント、その他の極端な環境でのスペースを節約するのに理想的です。 IMP-C1000-SFP-bt-24シリーズには、PDリモートリセットテクノロジー機能（PRRT）が内蔵されています。PRRT機能により、ユーザーはメディアコンバーターをリモートで再起動し、接続された給電デバイス（PD）をリセットできます。ユニットには、逆極性および過電流保護を備えた12~55VDCの冗長電源入力もあります。この製品シリーズは、DINレールおよび壁取り付けの両方の方向をサポートしており、STD: -10°Cから65°CおよびEOT: -40°Cから75°Cの2つの動作温度範囲モデルがあります。 特徴 - 1ポート10/100/1000T RJ45、IEEE 802.3bt準拠のPoE - 1ポート100/1000X SFPスロット - リンクフォールトパススルー（LFP）機能サポート - PDリモートリセットテクノロジー（PRRT）機能サポート - IP30頑丈な金属ケースデザイン - 電源入力: 12~55VDC、4ピンターミナルブロック - DINレールまたは壁取り付け可能 - 動作温度範囲: EOT: -40°から75°C - 5年間の保証 パッケージ内容 - 1 - クイックインストールガイド - 1 - IMP-C1000-SFP-bt-24-T - 1 - 壁取り付けブラケットセット（ネジ付き） - 1 - DCケーブル - 18 AWG & DCジャック5.5x2.1mm オプションアクセサリー - SFP-100M-T: 100 MbpsファイバーSFPトランシーバー、マルチモード2km / LC / 1310nm、-40º~85ºC - SFP-100S20-T: 100 MbpsファイバーSFPトランシーバー、シングルモード20km / LC / 1310nm、-40º~85ºC - SFP-M-T: 1ギガビットファイバーSFPトランシーバー、マルチモード550M / LC / 850nm、-40º~85ºC - SFP-S10-T: 1ギガビットファイバーSFPトランシーバー、シングルモード10km / LC / 1310nm、-40º~85ºC 技術仕様 - IEEE標準: IEEE 802.3 10BASE-Tイーサネット、IEEE 802.3u 100BASE-TXファストイーサネット、IEEE 802.3ab 1000BASE-Tギガビットイーサネット、IEEE 802.3z 1000BASE-Xギガビットファイバー、IEEE 802.3af/at/bt PoE - 処理タイプ: ストアアンドフォワード - プロトコル: CSMA/CD - フロー制御: IEEE 802.3xフロー制御、バックプレッシャーフロー制御 - MACテーブルサイズ: 8K - ジャンボフレーム: 10Kバイト - メモリバッファ: 1Mbit - 転送速度: イーサネットポートで14,880pps、ファストイーサネットポートで148,800pps、ギガビットイーサネットポートで1,488,000pps - イーサネットポート数: 1ポート - 10/100/1000 BASE-T(X): 1 × RJ45ポート、10/100/1000T、IEEE 802.3bt PoE、オートネゴシエーション速度、フル/ハーフデュプレックスモード、オートMDI/MDI-X接続 - PoEポート: 1ポート（90W/ポート） - PoEピン割り当て: V+, V+, V-, V-, ピン1, 2, 3, 6（エンドスパン、モードA） - ファイバーポート数: 1ポート - 100/1000 BASE-(F)X SFP: 1ポート - 波長: SFPモジュールを参照 - 伝送距離: SFPモジュールに依存 - リンクロスフォワード: LFP（リンクフォールトパススルー） - DIPスイッチ: DIPスイッチ1: PDリモートリセットテクノロジー（PRRT）有効/無効; DIPスイッチ2: LFP（リンクフォールトパス）有効/無効; DIPスイッチ3: 100Mbps/1000Mbps - LEDインジケーター: 電源ステータスLED、IEEE802.3af/at PoE有効LED、IEEE 802.3bt PoE有効LED; イーサネットポート: オンリンク/フラッシュデータ送信; SFP: リンク/アクティブ - ハウジング: 金属、IP30保護 - 取り付け: DINレール取り付け、壁取り付け（オプション） - 寸法（幅×高さ×奥行き）: 30 × 95 × 75 mm - 重量: ユニット: 0.74 lb; 出荷: 0.97 lb - 電源接続: 取り外し可能な4接点端子台 - 入力電圧: 12V–55V DC、冗長入力 - 電源冗長性: はい - システム電力消費: 3ワット - 最大PoE電力予算: 最大90ワット - 過電流保護: あり - 逆極性保護: あり - 動作温度: -40°から75° C（-40°から167° F） - 保管温度: -40°から85° C（-40°から185° F） - 周囲相対湿度: 5%から95%非結露 - 認証: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - EMI: FCCパート15サブパートBクラスA、CE EN55032/EN 61000-6-4クラスA - EMS: CE EN55035/EN 61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（サージ）、IEC61000-4-6（CS）、IEC61000-4-8（磁場） - 安定性試験: 自由落下: IEC60068-2-32、衝撃: IEC 60068-2-27、振動: IEC 60068-2-6 - グリーン: RoHS準拠 - 保証: 5年
