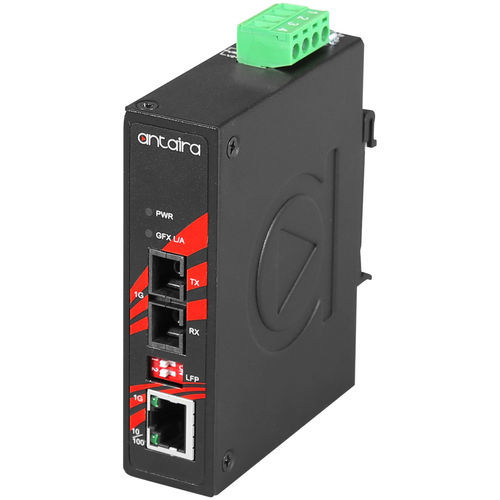

プロトコル変換器 IMC-C1000-M

波長速度メディア

製品概要 Antaira TechnologiesのIMC-C1000-Mシリーズは、IP30規格のコンパクトなギガビットイーサネットからファイバーメディアコンバータで、10/100/1000TXイーサネットポートと、モデルに応じてSTまたはSCコネクタをサポートする固定ファイバーインターフェースを備えています。さまざまなファイバー距離に対応するために、マルチモードとシングルモードをサポートするモデルがあります。距離の延長と高帯域幅の能力を必要とする産業用アプリケーションに最適に設計されています。 IMC-C1000-Mシリーズには、逆極性および過電流保護を備えた12〜48VDCの冗長電源入力を備えた「リンクフォールトパススルー」（LFP）および「ファーエンドフォールト」（FEF）機能が組み込まれています。この製品シリーズは、DINレールおよび壁取り付け可能な方向をサポートし、STD：-10°Cから70°Cの動作温度範囲モデルを提供します。 特徴 - 1*10/100/1000Tx ギガビットイーサネット - 1*1000x SC/STコネクタ（マルチ/シングルモード） - RJ45ポートはAuto MDI / MDI-X機能をサポート - 自動ネゴシエーション速度、ハーフ/フルデュプレックス - ストアアンドフォワードスイッチングアーキテクチャ - 組み込みのリンクフォールトパススルー（LFP） - 組み込みのファーエンドフォールト（FEF） - ジャンボフレームサポート：10kバイト - 広範囲の冗長電源設計 - 冗長電源入力：12〜48VDC - 電源極性逆転保護 - 過電流保護 - DINレールまたは壁取り付け可能 - IP30保護 - 5年間の保証 パッケージ内容 - DCケーブル - 18 AWG、DCジャック5.5x2.1mm付き - IMC-C1000-M - ネジ付き壁取り付けブラケットセット オプションアクセサリー - DIN-RACK-2U：すべてのDINレール取り付け可能な製品用の19インチラックマウントアダプター、2Uの高さ 技術仕様 技術 - IEEE標準：IEEE 802.3 10Base-Tイーサネット、IEEE 802.3u 100Base-TXファストイーサネット、IEEE 802.3ab 1000Base-Tギガビットイーサネット、IEEE 802.3z 1000Base-Xギガビットファイバー - 処理タイプ：ストアアンドフォワード - プロトコル：CSMA/CD - フロー制御：IEEE 802.3xバックプレッシャーフロー制御 パフォーマンス - MACテーブルサイズ：8K - ジャンボフレーム：10Kバイト - メモリバッファ：1Mbit - 転送速度：イーサネットポートで14,880pps、ファストイーサネットポートで148,800pps、ギガビットイーサネットポートで1,488,000pps イーサネットインターフェース - イーサネットポート数：1ポート - 10/100/1000 BASE-T(X)：1 × RJ45ポート、10/100/1000T(X)、自動ネゴシエーション速度、フル/ハーフデュプレックスモード、自動MDI/MDI-X接続 ファイバーインターフェース - ファイバーポート数：1ポート - 1000 BASE-Xファイバー：1 ×1000 SCタイプコネクタ - マルチモード：50/125umまたは62.5/125um - 波長：850nm - 伝送距離：550 m - リンクロスフォワード：LFP（リンクフォールトパススルー） その他のインターフェース - DIPスイッチ：DIPスイッチ1(ON) & DIPスイッチ(OFF)：LFP（リンクフォールトパス）有効; DIPスイッチ1(OFF) & DIPスイッチ(OFF)：LFP（リンクフォールトパス）無効 - LEDインジケーター：電源（PWR）：オン/オフ; ファイバーポート（GFX）：リンク/アクト; イーサネットポート：リンク/アクト 機械的特性 - ハウジング：金属、IP30保護 - 取り付け：DINレール取り付け、壁取り付け（オプション） - 寸法（幅×高さ×奥行き）：26 × 95 × 75 mm - 重量：ユニット：0.595 lb; 出荷：0.86 lb 電源要件 - 電源接続：取り外し可能な4接点端子台 - 入力電圧：12V–48V DC、冗長入力 - 電源冗長性：あり - システム電力消費：2.2ワット - 過電流保護：あり - 逆極性保護：あり 環境制限 - 動作温度：-10°から70° C（14°から158° F） - 保管温度：-40°から85° C（-40°から185° F） - 周囲相対湿度：5%から95%非結露 規制承認 - 認証：FCC、CE - UL 61010-1 / UL 61010-2-201：✔ - EMI：FCCパート15サブパートBクラスA、CE EN 55032クラスA、EN 61000-6-4クラスA - EMS：CE EN 55024、EN 61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（サージ）、IEC61000-4-6（CS）、IEC61000-4-8（磁場） - 安定性試験：自由落下：IEC60068-2-32、衝撃：IEC 60068-2-27、振動：IEC 60068-2-6 - グリーン：RoHS準拠 - 保証：5年
