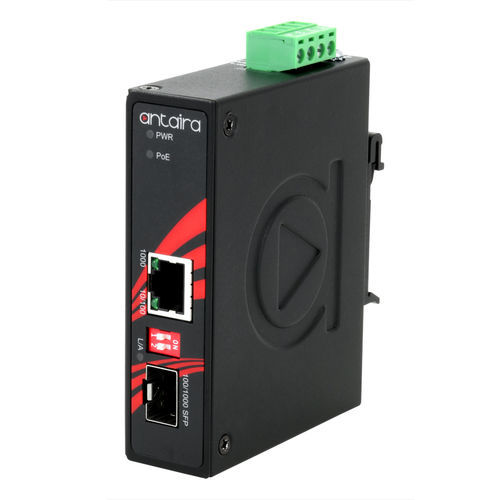

プロトコル変換器 IMP-C1000-SFP-T

速度ギガビット メディア温度

製品概要 Antaira TechnologiesのIMP-C1000-SFPシリーズは、IP-30規格のコンパクトなギガビットイーサネットからファイバーメディアコンバータで、IEEE 802.3at高出力PoE（最大30ワット）をサポートする10/100/1000TXイーサネットポートと、デュアルレート100/1000 SFPスロットを備えています。距離の延長と高帯域幅を必要とする産業用アプリケーション向けに設計されており、その小型フォームファクタは、工場の自動化、セキュリティ、ITS輸送、電力/ユーティリティ、水/廃水処理プラント、その他の過酷な環境での屋外使用に最適です。 IMP-C1000-SFPシリーズには、「リンクフォールトパススルー」（LFP）および「ファーエンドフォールト」（FEF）機能が組み込まれており、逆極性および過電流保護を備えた48〜55VDCの冗長電源入力を備えています。DINレールおよび壁面取り付けをサポートし、2つの動作温度モデルがあります：STD：-10°C〜70°CおよびEOT：-40°C〜80°C。 特徴 - コンパクトな産業用グレードのデザイン - UTPからファイバーメディアコンバータ - 組み込みの1ポートPoEインジェクタ機能 - RJ-45ポートはAuto MDI/MDI-X機能をサポート - 自動ネゴシエーション速度、ハーフ/フルデュプレックス - ストアアンドフォワードスイッチングアーキテクチャ - 組み込みのリンクフォールトパススルー（LFP）およびファーエンドフォールト（FEF） - ジャンボフレームサポート：10kバイト - 広範囲の冗長電源設計 - 冗長電源入力：48〜55VDC - 広範囲の動作温度モデルが利用可能（-40°C〜80°C） - 電源極性逆転保護 - 過電流保護 - DINレールまたは壁面取り付け可能 - IP30保護 - 5年間の保証 パッケージ内容 - IMP-C1000-SFP - クイックインストールガイド - 1 × IMP-C1000-SFP産業用ギガビットメディアコンバータ - 1 × 壁面取り付けブラケットセット（ネジ付き） - 1 × DCケーブル –18 AWG & DCジャック5.5x2.1mm オプションアクセサリ - SFP-100M-T：100 MbpsファイバーSFPトランシーバー、マルチモード2km / LC / 1310nm、-40º〜85ºC - SFP-100S20-T：100 MbpsファイバーSFPトランシーバー、シングルモード20km / LC / 1310nm、-40º〜85ºC - SFP-M-T：1ギガビットファイバーSFPトランシーバー、マルチモード550M / LC / 850nm、-40º〜85ºC - SFP-S10-T：1ギガビットファイバーSFPトランシーバー、シングルモード10km / LC / 1310nm、-40º〜85ºC 技術仕様 - IEEE標準：IEEE 802.3 10Base-Tイーサネット、IEEE 802.3u 100Base-TXファストイーサネット、IEEE 802.3ab 1000Base-Tギガビットイーサネット、IEEE 802.3z 1000Base-Xギガビットファイバー、IEEE 802.3af/at Power over Ethernet - 処理タイプ：ストアアンドフォワード - プロトコル：CSMA/CD - フロー制御：IEEE 802.3xバックプレッシャーフロー制御 - MACテーブルサイズ：8K - ジャンボフレーム：10Kバイト - メモリバッファ：1Mbit - 転送速度：イーサネットポートで14,880pps、ファストイーサネットポートで148,800pps、ギガビットイーサネットポートで1,488,000pps - イーサネットポート：1 × RJ45ポート（10/100/1000TX、PoE+対応）、自動ネゴシエーション速度、フル/ハーフデュプレックスモード、自動MDI/MDI-X接続 - PoEポート：1ポート（30W/ポート） - PoEピン割り当て：V+、V+、V-、V-、ピン1、2、3、6用（エンドスパン、モードA） - ファイバーポート：1ポート100/1000 BASE-(F)X SFP（SFPモジュールに依存） - リンク損失フォワード：LFP（リンクフォールトパススルー） - DIPスイッチ：DIPスイッチ1：LFP有効/無効；DIPスイッチ2：SFP 100Mbps/1000Mbps - LEDインジケータ：ユニット：PWR、PoE；TX：リンク/アクト/スピード；ファイバー：リンク/アクト/スピード - ハウジング：金属、IP30保護 - 取り付け：DINレール取り付け、壁面取り付け（オプション） - 寸法（幅×高さ×奥行）：26 × 95 × 75 mm - 重量：ユニット：0.55 lb；出荷：0.99 lb - 電源接続：取り外し可能な4接点端子台 - 入力電圧：48V–55V DC、冗長入力 - 電源冗長性：あり - システム電力消費：3ワット - 最大PoE電力予算：最大30ワット - 過電流保護：あり - 逆極性保護：あり - 動作温度：-40°〜80°C（-40°〜176°F） - 保管温度：-40°〜85°C（-40°〜185°F） - 周囲相対湿度：5％〜95％非結露 - 認証：FCC、CE、UL 61010-1 / UL 61010-2-201 - EMI：FCCパート15サブパートBクラスA、EN 61000-6-4クラスA - EMS：EN 61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（サージ）、IEC61000-4-6（CS）、IEC61000-4-8（磁場） - 安定性試験：自由落下：IEC60068-2-32、衝撃：IEC 60068-2-27、振動：IEC 60068-2-6 - 環境対応：RoHS準拠 - 保証：5年
