温度校正器 DTZ-4XXBG

サーフェス用熱電対用赤外線高温計用

説明

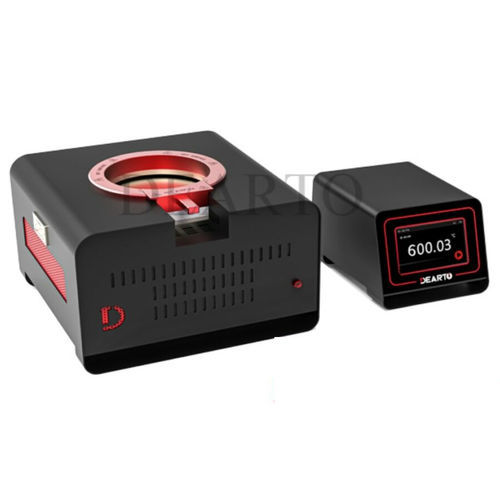

DTZ-4XXBG 表面プローブ校正器は、表面熱電対、サーミスタ、薄膜センサ、表面RTD、リボンセンサ、L型センサ等、幅広い表面センサの校正用に設計されています。各校正器はコントローラと加熱ブロックで構成され、迅速な温度設定、速やかで安定した加熱、マルチセグメントPID制御、RS-232インターフェースを提供します。若干の改造により赤外線サーマルカメラの校正用ブラックボディ源に変換することも可能です。

主なポイント

• 使用可能温度範囲：DTZ-400BG 35–400 °C、DTZ-450BG 50–500 °C、DTZ-460BG 50–600 °C。
• 校正面直径：130 mm、各種形状・サイズのセンサに対応。
• 高精度：200 °Cで ≤ ±0.5 °C。
• 優れた安定性：例）±0.3 °C / 10分 (@300 °C)。
• 表示分解能：0.01 °C。
• 高/中/低温域用のマルチセグメントPID制御によりオーバーシュートを最小化。
• 宇宙航空用複合材仕上げの表面：高硬度、耐摩耗性、良好な熱伝導性。
• L型センサの精密位置決め用の溝設計。
• 表面中央下部にリファレンスプローブ挿入孔（精密RTD基準）を装備。
• PC接続用RS-232通信インターフェース。
• 携帯性・コンパクト性：総質量 12 kg。

仕様表（抜粋）
モデル：DTZ-400BG；DTZ-450BG；DTZ-460BG
温度範囲：DTZ-400BG：35 ~ 400 °C；DTZ-450BG：50 ~ 500 °C；DTZ-460BG：50 ~ 600 °C
校正面直径：130 mm
均一性：0.3 °C @ RT ≤ t ≤ 100 °C；0.7 °C @ 100 °C < t ≤ 300 °C；1.2 °C @ 300 °C < t ≤ 400 °C；1.8 °C @ 400 °C < t ≤ 500 °C
安定性（10分）：±0.2 °C @ RT ≤ t ≤ 100 °C；±0.3 °C / 10分 @ 100 °C < t ≤ 300 °C；±0.4 °C / 10分 @ 300 °C < t ≤ 400 °C；±0.6 °C / 10分 @ 400 °C < t ≤ 500 °C
分解能：0.01 °C
昇温時間：常温 → 400 °C：30分
降温時間：400 °C → 常温（オプションの急速冷却装置使用時）：45分
安定化時間：8分
通信インターフェース：RS-232
対応センサタイプ：RTD / Pt100
炉サイズ：DTZ-400BG/450BG：280 (L) × 270 (W) × 190 (H) mm；DTZ-460BG：325 (L) × 323 (W) × 214 (H) mm
コントローラ寸法：220 (L) × 175 (W) × 144 (H) mm
総重量：12 kg
保管条件：-20 °C ~ 60 °C；5%RH ~ 80%RH（結露なし）

特長 / 技術仕様

• 販売モデル：DTZ-4XXBG（派生型 DTZ-400BG、DTZ-450BG、DTZ-460BG）。
• 温度範囲：35–400 °C（DTZ-400BG）、50–500 °C（DTZ-450BG）、50–600 °C（DTZ-460BG）。
• 校正面直径：130 mm。
• 表面均一性：標準 0.3 °C（RT→100 °C）、レンジにより最大 1.8 °C。
• 安定性（10分）：標準 ±0.2 °C（RT→100 °C）、レンジにより ±0.3 / ±0.4 / ±0.6 °C。
• 公称精度：≤ ±0.5 °C @ 200 °C。
• 表示分解能：0.01 °C。
• 昇温時間：常温 → 400 °C に 30 分。
• 降温時間：400 °C → 常温 に 約45分（急速冷却オプション使用時）。
• 安定化時間：8分。
• 制御：マルチセグメントPID、階層的温度制御、アラーム設定。
• 通信：RS-232（PC接続）。
• 対応センサ：表面熱電対、サーミスタ、薄膜センサ、表面Pt100 RTD、リボンセンサ、L型センサ等。
• 構造：滑らかな表面仕上げのアルミニウムブロック；高硬度の宇宙航空用複合コーティング。
• 追加機能：精密位置決め用溝、中央下部のリファレンスプローブ挿入孔。
• 炉寸法：280×270×190 mm（DTZ-400/450BG）；325×323×214 mm（DTZ-460BG）。
• コントローラ寸法：220×175×144 mm。
• 総重量：12 kg。
• 保管条件：-20 °C 〜 60 °C；湿度 5%RH 〜 80%RH（結露しないこと）。
