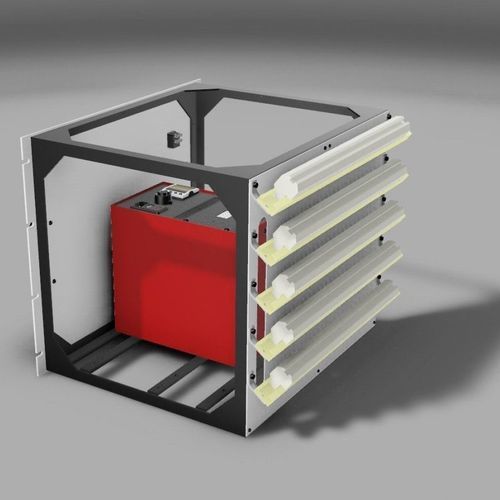

19 ラックマトリックスボックス TRURAC 847

産業ネットワーク用

説明
TRURAC 847 はラック（19''）搭載型の熱電対リファレンス接続筐体で、0°C の安定で精密な温度、またはオプションで45°C〜70°Cの高温を提供します。ペルチェ素子モジュールを採用しており、メンテナンスは限定的です。温度偏差が0.2°Cを超えるとアラームが作動します。

主な特長

• 周囲温度 2°C〜65°C で動作
• 多数の熱電対を必要とする産業用途や設備に適合
• 19'' ラック形式
• 標準で最大100本の熱電対（ダブルジャンクション方式）に対応

動作原理
シャーシ内部には0°Cのリファレンスユニットがあり、銅/熱電対の接合部をまとめています。熱電対および計測器への接続は基板背面に配置されています。1台のリファレンスユニットで最大100本の熱電対を補償でき、2台目を追加して最大200本に拡張できます。ユーザーは熱電対と銅線を接続して、精度の高い安定した補償を行います。

温度性能と仕様
温度レンジ：0°C（または45°C〜70°C）
安定性：±0.03°C（熱電対負荷による誤差はコントローラの調整で補正可能）
安定化時間：44°Cから10分
容量：最大100チャネル（ダブルジャンクション、2台で200に拡張可能）
接続：Klippon ターミナル type 1.5 AKZ
アラーム：リレー 5 A、240 V

一般仕様
寸法 H x W x D：400 x 483 x 312 mm
質量：24 kg
電源：100 / 130 V（50/60 Hz）または208 / 240 V（50/60 Hz）；消費電力：100 Watts

環境仕様
使用温度範囲：2°C〜65°C

モデルとアクセサリ

• ブロック B1 搭載ユニット：最大36本の熱電対を収容可能
• ブロック B2 搭載ユニット：最大100本の熱電対を収容可能
• 付属アクセサリ例：B1用プラチナプローブ（品番 935-14-54、証明書付属）、粉じんの多い環境向けファンフィルター（品番 935-17-32）、K、E、N、UT、J、R または S 用ダブルジャンクション（品番 880D/x）— 注文時に数量と種類を指定してください

技術仕様 / 特性

• モデル：TRURAC 847
• タイプ：熱電対リファレンス接続モジュール、19''ラック形式
• 動作レンジ：0°C または 45–70°C
• 精度/安定性：±0.03°C
• 偏差アラーム：> 0.2°C で作動、5 A / 240 V リレー
• 容量：最大100チャネル（ダブルジャンクション、200に拡張可能）
• 安定化時間：44°Cから10分
• 接続：Klippon ターミナル type 1.5 AKZ
• 電源：100/130 V または 208/240 V（50/60 Hz）、100 W
• 寸法：400 x 483 x 312 mm
• 重量：24 kg
• 使用温度範囲：周囲温度 2°C〜65°C
