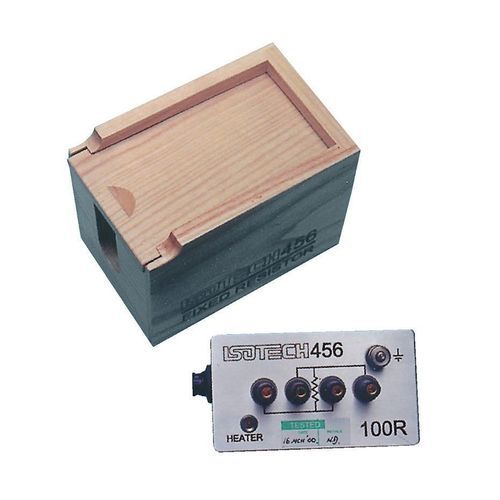

直流抵抗器 456

ACAC/DC研究所用

概要
シリーズ456の温度制御型固定抵抗（AC/DC）は、10 Ω、25 Ω、100 Ω、1 kΩ、10 kΩの5つの値で提供されます。精密な温度制御、オイル充填、密封により計測性能が確保され、試験・校正用の基準抵抗としてラボや産業用途に適しています。

主な特長

• 抵抗の公称温度係数：±0.02 ppm/°C（18〜25°Cで温度制御）
• 定格電力：25°Cで0.5 W
• 抵抗公差：±0.005％
• 電流ノイズ：< 0.010 µV（RMS）/ V（印加電圧あたり）
• 熱起電力（FEM）：最大0.1 µV/°C、典型値0.05 µV/°C
• 有害環境に対する保護、オイル封入

詳細説明
456固定抵抗は気密封止されており、湿気や酸素の侵入から保護されるため長期劣化を防ぎます。オイル封入により優れた熱伝導が得られ、短時間の過負荷にも損傷なく耐えることができます。初期精度±0.005％、長期ドリフトは5 ppm未満であり、他器具の校正用の二次標準として使用可能です。典型的な安定度は0.1 ppm/月またはそれ以上です。

抵抗値表（表）
抵抗値：10 Ω / 25 Ω / 100 Ω / 1 kΩ / 10 kΩ
安定度：1 ppm/年（1 mA時）
公称温度係数：0.02 ppm/°C（18〜25°Cで温度制御）
公差（初期精度）：±0.005 %
インダクタンス：0.08 µH
静電容量：0.5 pF
熱起電力の影響：最大0.1 µV/°C、典型0.05 µV/°C
ノイズ：< 0.010 µV（RMS）/ V（印加電圧あたり）

UKAS較正不確かさ（k = 2）
直流抵抗：0.1 Ω〜1000 Ω → ±5 ppm（最良の拡張不確かさ）
直流抵抗：1 kΩ〜100 kΩ → ±12 ppm
交流抵抗：2.5 Ω〜400 Ω（75 Hz）→ ±15 ppm
交流抵抗：400 Ω〜1000 Ω（75 Hz）→ ±100 ppm

一般仕様
寸法（L x W x H）：144 x 110 x 96 mm（筐体装着時）
質量：1 kg（筐体装着時）、550 g（筐体なし）

技術的特性 / 仕様

• 型式：シリーズ456（値：10 Ω、25 Ω、100 Ω、1 kΩ、10 kΩ）
• 温度係数：±0.02 ppm/°C（18–25°C）
• 定格電力：25°Cで0.5 W
• 初期公差：±0.005 %
• ノイズ：< 0.010 µV（RMS）/ V
• 熱起電力：最大0.1 µV/°C、典型0.05 µV/°C
• インダクタンス：0.08 µH
• 静電容量：0.5 pF
• 安定度：1 ppm/年（1 mA時）
• 長期ドリフト：5 ppm未満（典型安定度0.1 ppm/月）
• 構造：気密封止、オイル封入
• 保持温度：30°C ±0.1°C（他の温度は要問い合わせ）
• 加熱器消費電力：5 Vで2 W
• 立ち上がり時間：20°Cから30°Cまで約30分
• 表示：温度保持LED
• 筐体寸法：144 x 110 x 96 mm
• 質量：1 kg（筐体あり） / 550 g（筐体なし）
• 認証：UKAS較正証明書（k = 2）
