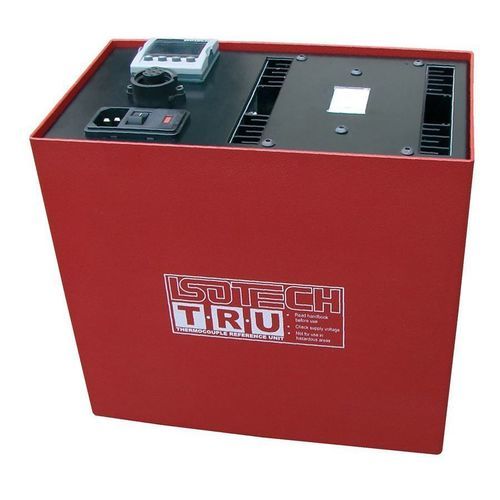

デスクトップ用接続システム TRU 938

テストベンチ用

説明
TRU 938 は熱電対の参照接点ユニットで、0°C の安定した高精度な温度、または 45〜70°C の保持温度を提供します。ペルティエ素子を採用し、実験室や校正用途に適したコンパクトな筐体で設計されています。

用途と条件

• 実験室用途や多数の熱電対を必要とする設備に適する
• 使用周囲温度：2〜65°C

アラーム
温度が ±0.2°C を超えてずれた場合にアラームが作動します。

使用可能なブロック
B1（実験室向け推奨）：Ø6.2 mm のポケット 6 個、深さ 130 mm、および Ø4.2 mm のポケット 1 個；合計容量：36 二重接点。
B2：Ø8.2 mm のポケット 8 個、深さ 76 mm、及び RTD 制御プローブ（プローブは別売り）を収容する Ø4.2 mm のポケット 1 個；合計容量：100 接点。

温度性能および仕様
温度範囲：0°C（または 45°C〜70°C）
安定性：±0.03°C（熱電対負荷による誤差はコントローラ調整で補償可能）
安定化時間：44°C から 10 分
容量：B1 = Ø6.2 mm ポケット 6 個 + Ø4.2 mm ポケット 1 個、深さ 130 mm（36 接点）；B2 = Ø8.2 mm ポケット 8 個 + Ø4.2 mm ポケット 1 個、深さ 76 mm（100 接点）
アラーム：リレー 5 A、240 V（±0.2°C で作動）

一般仕様
寸法 H x W x D：228 x 253 x 148 mm
質量：5.5 kg
電源：100 / 130 V（50/60 Hz）または 208 / 240 V（50/60 Hz）
消費電力：100 W

環境仕様
使用範囲：2°C〜65°C

型式とアクセサリ
TRU 938/36：ブロック B1 搭載ユニット、最大 36 本の熱電対を搭載可能。
TRU 938/100：ブロック B2 搭載ユニット、最大 100 本の熱電対を搭載可能。
アクセサリ：935-14-54（B1 用プラチナプローブ、UKAS 証明書付属）、935-14-55（B2 用プラチナプローブ、UKAS 証明書付属）、935-17-32（粉じんの多い環境向けファンフィルター）、880D/x（熱電対 K, E, N, UT, J, R, S 用二重接点；必要数量と接続タイプを指定）。

特長 / 技術仕様

• 型式：TRU 938
• 機能：熱電対参照接点ユニット（0°C の固定点または 45–70°C の保持）
• 技術：ペルティエ素子
• 温度範囲：0°C または 45–70°C
• 安定性：±0.03°C
• 安定化時間：44°C から 10 分
• 容量：B1 = 36 二重接点（Ø6.2 mm ポケット 6 個 + Ø4.2 mm ポケット 1 個、深さ 130 mm）；B2 = 100 接点（Ø8.2 mm ポケット 8 個 + Ø4.2 mm ポケット 1 個、深さ 76 mm）
• アラーム：リレー 5 A、240 V（±0.2°C で作動）
• 寸法：228 x 253 x 148 mm
• 質量：5.5 kg
• 電源：100 / 130 V（50/60 Hz）または 208 / 240 V（50/60 Hz）、100 W
• 使用範囲：2°C〜65°C
