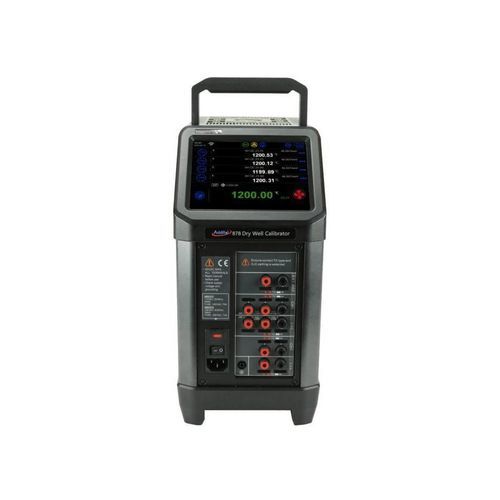

携帯型炉 ADT875-1210

校正電動実験用

高温炉の概要
ADT875-1210 および ADT878-1210 キャリブレーション炉（Additel）は、100 °C〜1210 °C の範囲で熱電対の較正用に設計されています。高い安定性と均一性を提供し、交換可能な金属インサートを備え、マルチチャンネル読み取り、作業の記録、HART 通信用のオプション Process Calibrator（PC）を提供できます。

主な特長

• 温度範囲：100 °C〜1210 °C
• 2機種：ADT875（標準）および ADT878（リファレンス）
• 表示精度（機種・温度により変動）：例）ADT878 ±1.5 °C @1210 °C（詳細は仕様参照）
• 安定性：±0.1 °C
• 特許取得の Advanced Adaptive Control マルチゾーン温度制御（3ゾーン制御および強制空冷技術）
• 交換可能な金属インサート（深型 XR：138 mm、短型 XS：115 mm は ADT875 のみ）
• Process Calibrator（PC）オプション：基準＋最大4テストチャネルのマルチ読み取り、mA/電圧測定、スイッチ試験、24 V DC ループ給電、タスク記録、スクリーンショット、HART 通信
• 6.5インチ カラータッチスクリーン；USB A、USB B、RJ45、WiFi、Bluetooth 通信
• 工場出荷時 ISO 17025 認定校正を提供
• ポータブル、堅牢、立ち上がりが速い

プロセス制御とオプション
Process Calibrator（PC）オプションは、ほとんどの TC 端子に適合する Additel 特許の Quick-Push コネクタを含みます。1本の基準熱電対と最大4チャンネルの UUT を測定でき、スイッチ試験、24 V ループ給電、タスクの記録（as found / as left）、およびトランスミッタ較正用の HART 使用が可能です。スナップショット機能は画面をキャプチャし、自動ステップおよびランプのプロファイルでチャネルを記録します。

インサートの選択
利用可能なインサート：

• 深型インサート（XR）浸漬深さ 138 mm – モデル A、D、H（ウェル構成：6 mm、6.35 mm 等）
• 短型インサート（XS）浸漬深さ 115 mm（ADT875 のみ）
• 複数のインサートモデル（例：モデルA：6 mm 1穴 + 6.35 mm 3穴、モデルD：6 mm×4穴、モデルH：6.35 mm×4穴、モデルC/F/G/B/E は各種構成）

付属の基準プローブ AM1210-12（例）
タイプ S、範囲 0 °C〜1300 °C、TC線径 0.5 mm、シース径 6 mm、長さ 305 mm、アルミナシース、保護ケース付、試験データを含む試験成績書付き。

一般仕様（抜粋）
温度範囲：100 °C〜1210 °C
表示精度（機種例）：ADT875：±1.2 °C @100 °C → ±2.0 °C @1210 °C；ADT878：±1.0 °C @100 °C → ±1.5 °C @1210 °C
安定性：±0.1 °C
軸方向均一性（20 mm ゾーン）例：ADT875 ±0.6 °C @100 °C；ADT878 ±0.4 °C @100 °C；温度上昇に伴い値は増加（完全な表参照）
放射状均一性例：±0.2 °C @100 °C；±1.0 °C @1210 °C（機種による）
荷重影響：±0.5 °C
環境条件：精度保証 8 °C〜38 °C；動作 0 °C〜50 °C、結露なきこと 0–90% RH；通常動作高度 最大 3000 m
保管温度：-20 °C〜60 °C
XR インサート浸漬深さ：138 mm（XS 115 mm は ADT875 のみ）
外径 (OD)：24.8 mm (0.98")
立ち上がり速度：23 °C → 1210 °C 約 50 分（typ.）
降温例：1210 °C → 300 °C 約 50 分；300 °C → 50 °C 約 50 分（機種により異なる）
安定化に要する典型時間：15 分
解像度：0.01 °C
単位：°C、°F、K
表示：6.5" カラータッチスクリーン（165 mm）
寸法（H×W×D）：345 x 170 x 330 mm
質量：10.6 kg
電源：115 V AC（±10%）または 230 V AC（±10%）、切替可、45–65 Hz、580 W
機械試験：振動 2 g（10–500 Hz）、衝撃 3×4 g、落下試験 500 mm
通信：USB A、USB B、RJ45、WiFi、Bluetooth
対応言語：英語、中国語、日本語、ロシア語、ドイツ語
保証：1 年

プロセスキャリブレータオプション仕様（抜粋）
TC 測定：S、R、K、B、N、E、J、T、L、U を受け入れ
TC 範囲（UUT チャネル 1–4）：–75 ～ 75 mV；参照：–18 ～ 18 mV
TC 解像度：0.0001 mV；入力インピーダンス < 10 Ω
タイプ K 精度（例 ch.1-4、プローブなし）：ADT875：±0.182 °C @100 °C → ±0.517 °C @1210 °C；ADT878：±0.172 °C @100 °C → ±0.382 °C @1210 °C
電圧精度（例）：ADT875 ch.1-4 0.02% rdg + 8 μV；参照 ch. 0.01% rdg + 2 μV
電流範囲：–30 mA ～ 30 mA；電流精度例 ±(0.02% rdg + 2 μA)
ドキュメンテーション：最大 1000 タスク、各タスクに最大 10 結果を保存（as found / as left）、ランプ/ソーク機能を記録、スクリーンショット
HART：オプション（ADT875PC および ADT878PC）

注意
ADT878-1210 の仕様には深型の "XR" スタイルインサートの使用が必要です。
