ステンレススチール製チューブ切断機 CC421

電動式オービタル作業台取り付け式

概要

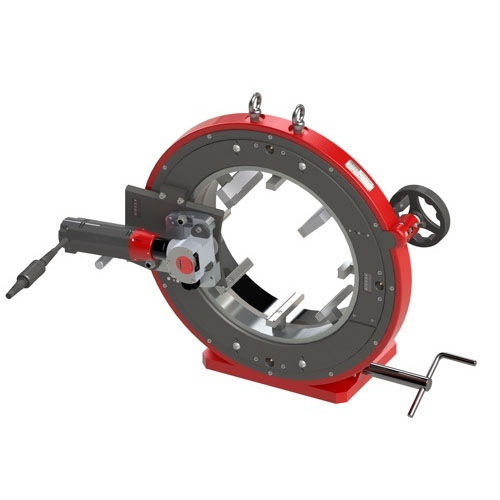

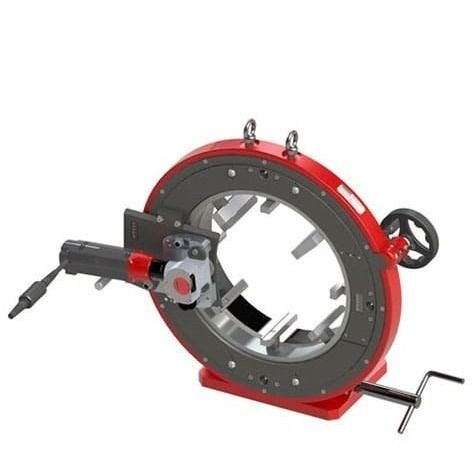

CC421は外径8.625"～16"（212～422 mm）のチューブおよび配管の精密な軌道（オービタル）切断向けに設計された機械です。チューブの周囲を同心円状に移動する回転式のノコ刃により、チューブの丸みを維持しつつ直角でバリのない切断を実現し、変形を最小限に抑えます。炭素鋼、ステンレス鋼、特殊合金などに対応し、工業環境で安定した結果を提供します。

駆動と設計
電動（標準または高速）または空圧式の駆動を用意。電動仕様は1200 Wモーター（110/220 V、50–60 Hz）を搭載。複数接触点を持つステンレス製の同心クランプシステムがワークを固定し汚染を防ぎます。回転ホイールの回転が滑らかで、刃とチャック間の距離が短く、貫通レバーにより振動を低減し刃物寿命を延ばし、作業者の安全性と生産性を向上させます。

製品の利点

• AXXAIR CCシリーズは電動または空圧駆動と同心ステンレスクランプを備え、高精度な切断とチューブ変形の低減を実現します。
• ステンレス製のチャックはチューブ表面の汚染を防ぎます。
• 滑らかな回転ホイールが刃物寿命と切断品質を向上させます。
• 貫通レバーが一定の刃の入りを確保し、作業性を高めます。
• 刃とチャックの距離が短いため振動が減り直角度が向上します。

消耗品・付属品

• バリのない四角い切断を実現する高品質のノコ刃（直角精度 < 0.4 mm / 0.015"、一部の刃は < 0.25 mm / 0.01"）。
• 切削用の潤滑油およびペースト。
• 長尺チューブ用の支持台。

技術仕様表
項目 | 電動標準 | 電動高速 | 空圧式
品番 | 421FS15 / 421FS25 | 421FS19 / 421FS29 | 421PD
対応径 | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm | 8.625 – 16" / 212 – 422 mm
切断能力* | 最大 0.6" / 15 mm | 最大 0.6" / 15 mm | 最大 0.6" / 15 mm
刃回転速度 | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
電動モーター出力 | 1200 W | 1200 W | 該当なし
電圧 | 110 / 220 V | 110 / 220 V | 該当なし
周波数 | 50 – 60 Hz | 50 – 60 Hz | 該当なし
使用空気圧 | 該当なし | 該当なし | 43.5 – 87 psi / 3 – 6 bar
最大音響放射 | 90 dB | 90 dB | 95 dB
振動レベル | < 2.5 m/s2 | < 2.5 m/s2 | 該当なし
本体重量 | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs | 195 kg / 429.9 lbs
機械寸法 | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm | 31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
梱包寸法 | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm | 23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
梱包重量 | 410 lbs / 186 kg | 410 lbs / 186 kg | 410 lbs / 186 kg
* 使用する刃およびチューブ材質により異なります

主な仕様

• 型式：CC421
• チューブ外径範囲：8.625" – 16"（212 – 422 mm）
• 最大切断厚さ：最大 0.6" / 15 mm（刃および材質に依存）
• 駆動形式：電動（標準・高速）および空圧式
• 電動モーター出力：1200 W（電動仕様）
• 電圧：110 / 220 V（50 – 60 Hz）
• 空圧仕様：作動圧 43.5 – 87 psi / 3 – 6 bar
• 刃速度：電動標準 30–75 rpm、電動高速 95–280 rpm、空圧 60–110 rpm
• 本体重量：195 kg / 429.9 lbs
• 機械寸法（L x W x H）：31.57 x 32.99 x 12.40" / 802 x 838 x 315 mm
• 梱包寸法：23.62 x 40.16 x 44.88" / 600 x 1020 x 1140 mm
• 梱包重量：410 lbs / 186 kg
