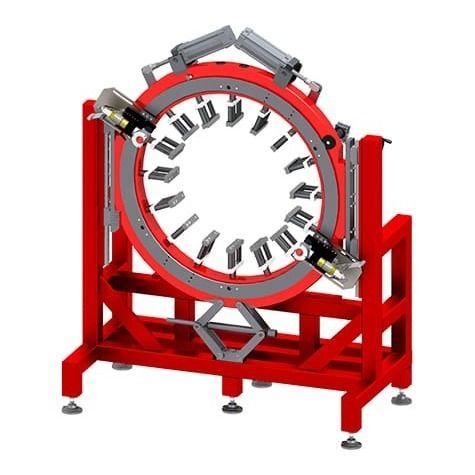

ステンレススチール製チューブ切断機 CC1100

電動式オービタル作業台取り付け式

概要
AXXAIR CC1100 は、外径711～1080 mm（28～42.52 in）の極めて大口径パイプの切断に対応するオービタル切断機です。オービタル式のソーブレードがパイプの周囲を同心円状に回転し、円形度を保ちながら高精度で直角の切断を実現します。厚肉材でも安定した性能を発揮し、一般鋼材、ステンレス、特殊合金に対応します。

外径範囲
711 – 1080 mm / 28 – 42.52 in

電源・駆動
空気式または電動（1200 W、電動は110 V／220 V、50–60 Hz）を選択可能。ステンレス製の同心チャック式クランプとステンレス製ジョーにより変形や汚染を防止します。高度なブレード制御、滑らかな回転、オプションの自動回転・自動クランプにより、繰返し精度、安全性、生産性を向上させます。

製品の利点

• 複数の接触点を持つステンレス同心クランプにより、切断範囲を拡大しパイプの変形を防止します。
• ステンレス製ジョーがパイプ表面の汚染を防ぎます。
• 専用の回転ホイールにより滑らかな回転が得られ、ブレード寿命と切断品質が向上します。自動回転・自動クランプはオプションで提供されます。
• ペネトレーションレバーが一貫した刃の入れ込みを可能にし、安定した切断、安全性向上、刃寿命延長に寄与します。
• 刃とジョー間の短い距離により振動が低減され、バリのない直角切断が可能です（直角度 < 0.25 mm / 0.01 in）。

主要仕様（概要）
説明 | 電動 | 空気式
部品番号 | 要問い合わせ（高さ調整テーブル、支持ベンチ、自動回転含む） | 要問い合わせ（高さ調整テーブル、支持ベンチ、自動回転含む）
径範囲 | 28 – 42.52 in / 711.2 – 1080 mm | 28 – 42.52 in / 711.2 – 1080 mm
切断能力* | 最大0.3 in / 8 mm | 最大0.3 in / 8 mm
ブレード回転速度 | 要求に応じた特注 | 要求に応じた特注
電動モーター出力 | 要求に応じた特注 | 要求に応じた特注
電圧 | 110 / 220 V | 該当なし
周波数 | 50 – 60 Hz | 該当なし
空気作動圧 | 該当なし | 要問い合わせ
最大音響放射 | 90 dB | 95 dB
振動レベル | < 2.5 m/s2 | 該当なし
本体重量 | 1100 kg / 2425 lbs | 1100 kg / 2425 lbs
機械寸法 | 2505 x 2030 x 950 mm (98.62 x 79.92 x 37.40 in) | 2505 x 2030 x 950 mm (98.62 x 79.92 x 37.40 in)
梱包寸法 | 2655 x 2116 x 1152 mm (104.53 x 83.30 x 45.35 in) | 2655 x 2116 x 1152 mm (104.53 x 83.30 x 45.35 in)
梱包重量 | 1330 kg / 2932 lbs | 1330 kg / 2932 lbs
* 刃種および材料により異なる場合があります

仕様・技術データ

• 型式: CC1100
• ブランド: AXXAIR
• 外径範囲: 711 – 1080 mm (28 – 42.52 in)
• 切断能力: 最大0.3 in / 8 mm（刃および材料に依存）
• 駆動: 電動（1200 W）または空気式
• 電圧（電動）: 110 / 220 V、周波数: 50–60 Hz
• クランプ: ステンレス同心クランプ式、ステンレスジョー
• オプション: 自動回転・自動クランプ、昇降式テーブル、支持ベンチ
• 騒音レベル: 90 dB（電動） / 95 dB（空気式）
• 振動レベル（電動）: < 2.5 m/s2
• 本体重量: 1100 kg (2425 lbs)
• 機械寸法: 2505 x 2030 x 950 mm
• 梱包寸法: 2655 x 2116 x 1152 mm
• 梱包重量: 1330 kg (2932 lbs)
