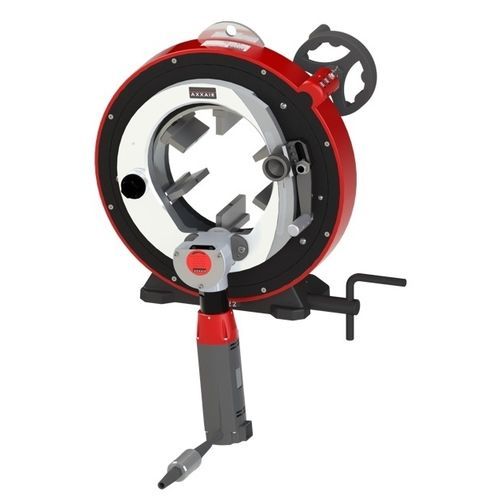

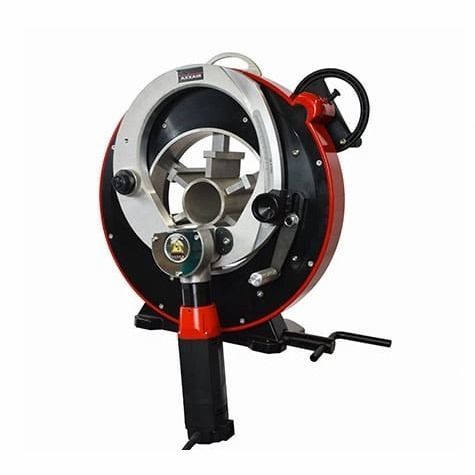

ステンレススチール製チューブ切断機 CC222

電動式オービタル作業台取り付け式

製品概要
CC222は産業用途での配管・チューブの精密な準備を目的とした軌道式（オービタル）切断機です。炭素鋼、ステンレス鋼、特殊合金に対してバリのない直角切断を実現します。携帯性と人間工学に配慮した設計で、径範囲全体で安定した切断品質を提供します。

主な特長

• 複数の接触点を持つステンレス製同心クランプシステムにより、作業範囲を拡大し管の変形を防止します。
• チューブ表面の汚染を防ぐステンレス製ジョー。
• 滑らかな回転を実現する専用回転ホイールにより刃物寿命と切断品質を向上。
• 刃の貫入を制御するペネトレーションレバーにより均一な切断と安全性、刃寿命を向上。
• 刃とジョー間の距離を短くすることで振動を低減し切断精度を向上。

消耗品・アクセサリ

• バリのない直角切断を実現する高品質ブレード（直角度 < 0.25 mm / 0.01"）。
• 潤滑油・ペースト。
• 長尺チューブ用のサポートベンチ。
• 繰り返し精度と生産性を高める自動回転・クランプシステム。
• 切断・面取り・溶接準備の3つの作業に対応するコンバージョンキット。

仕様（表）
項目 | 電動標準 | 電動高速 | 空気式
型番 | 222FS15 / 222FS25 | 222FS19 / 222FS29 | 222PD
適用径 | 2.375 – 8.625 in / 55 – 228 mm | 2.375 – 8.625 in / 55 – 228 mm | 2.375 – 8.625 in / 55 – 228 mm
切断能力* | 最大 0.6 in / 15 mm | 最大 0.6 in / 15 mm | 最大 0.6 in / 15 mm
刃回転速度 | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
電動機出力 | 1200 W | 1200 W | 該当なし
電圧 | 110 または 220 V | 110 または 220 V | 該当なし
周波数 | 50 / 60 Hz | 50 / 60 Hz | 該当なし
使用空気圧 | 該当なし | 該当なし | 43.5 – 87 psi / 3 – 6 bar
最大音響放射 | 90 dB | 90 dB | 95 dB
振動レベル | < 2.5 m/s2 | < 2.5 m/s2 | 該当なし
本体重量 | 59 kg / 130 lbs | 59 kg / 130 lbs | 59 kg / 130 lbs
機械寸法 | 21.57 x 23.38 x 11.96 in / 548 x 594 x 304 mm | 同上 | 同上
梱包寸法 | 39.37 x 22.44 x 34.25 in / 1000 x 570 x 870 mm | 同上 | 同上
梱包重量 | 192 lbs / 87 kg | 同上 | 同上
*刃種や材料により異なります

技術仕様

• モデル：CC222
• ブランド：AXXAIR
• チューブ外径範囲：2.375 – 8.625 in / 55 – 228 mm
• 最大切断深さ：最大 0.6 in / 15 mm（刃と材料に依存）
• 駆動オプション：電動標準、電動高速、空気式
• 刃速度：30–75 rpm（標準）、95–280 rpm（高速）、60–110 rpm（空気式）
• 電動機出力：1200 W（電動タイプ）
• 電圧/周波数：110/220 V — 50/60 Hz（電動タイプ）
• 空気圧（空気式）：43.5–87 psi / 3–6 bar
• 騒音レベル：仕様により最大 95 dB
• 振動レベル：< 2.5 m/s2（電動）
• 本体重量：59 kg / 130 lbs
• 機械寸法：548 x 594 x 304 mm
