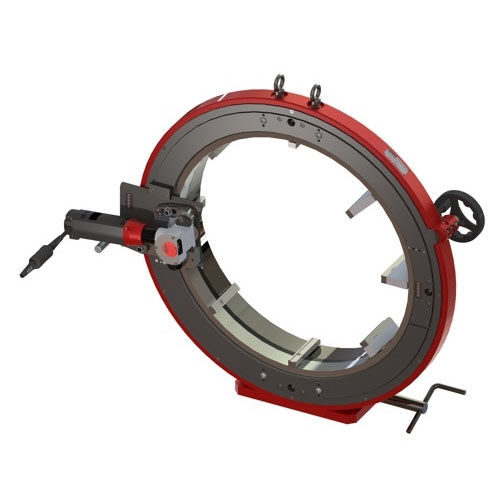

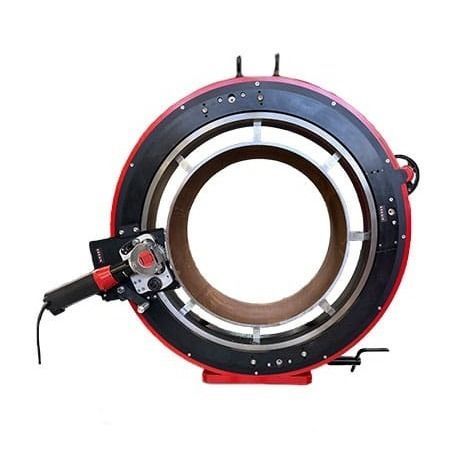

ステンレススチール製チューブ切断機 CC721

電動式オービタル作業台取り付け式

概要
大口径チューブ向けに設計されたオービタル切断機 CC721 は、外径 18"～28"（447～725 mm）に対応します。オービタル切断により、切断力による歪みなく角度のあるバリのない切断が可能で、チューブ形状を維持します。あらゆる鋼種および特殊合金での作業に対応。1200 W の電動（標準または高速）および空気式モーターの選択が可能です。

主な特長

• オービタル切断範囲：18 – 28" / 447 – 725 mm
• 角度のあるバリなし切断、垂直精度は刃により < 0.25–0.4 mm（目安）
• 多数の接触点を持つステンレス製同心チャックシステムでチューブの変形を防止
• モーターオプション：電動（標準 / 高速）、空気式（電動は 1200 W、110/220 V）
• 回転ホイールの滑らかな動きと低振動設計により刃物寿命を延長し切断品質を向上
• 貫入レバーにより刃の侵入を制御し、安定した切断と作業者の安全性を確保

消耗品・付属品

• バリのない角度切断を実現する高品質ソーブレード（刃により垂直精度 < 0.25–0.4 mm）
• 切断用潤滑油およびペースト
• 長尺チューブ用の支持台・ベンチ

仕様（モーター別マトリクス）
説明：電動標準 | 電動高速 | 空気式
型番：721FS15 / 721FS25 | 721FS19 / 721FS29 | 721PD
対応外径：18 – 28" / 447 – 725 mm | 18 – 28" / 447 – 725 mm | 18 – 28" / 447 – 725 mm
切断能力*: 最大 0.6" / 15 mm | 最大 0.6" / 15 mm | 最大 0.6" / 15 mm
刃回転速度：30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
電動モーター出力：1200 W | 1200 W | n/a
電圧：110 / 220 V | 110 / 220 V | n/a
周波数：50 – 60 Hz | 50 – 60 Hz | n/a
使用空気圧：n/a | n/a | 43.5 – 87 psi / 3 – 6 bar
最大騒音放射：90 dB | 90 dB | 95 dB
振動レベル：< 2.5 m/s2 | < 2.5 m/s2 | n/a
本体質量：256 kg / 564.4 lbs（全バリエーション）
機械寸法：1104 x 1077 x 315 mm（44.88 x 42.40 x 12.40"）
梱包寸法：648 x 1220 x 1340 mm（25.51 x 48.03 x 52.76"）
梱包重量：256 kg / 564 lbs（全バリエーション）
* 刃の種類および管材による

製品の利点

• 多数の接触点を持つステンレス同心チャックで安定性を向上し管の変形を防止
• ステンレス製ジョーがチューブ表面の汚染を防止
• 滑らかな回転ホイールが摩耗を軽減し刃寿命を延長
• 貫入レバーにより均一な刃の侵入を保証し、刃寿命と安全性を向上
• 刃とジョー間の短い距離が振動を低減し切断品質を向上

技術仕様

• モデル：CC721
• チューブ外径範囲：18 – 28"（447 – 725 mm）
• 最大切断厚さ：最大 0.6" / 15 mm（刃および材質に依存）
• 刃回転速度：30–75 rpm（標準電動） / 95–280 rpm（高速電動） / 60–110 rpm（空気式）
• 電動モーター出力：1200 W（電動バリエーション）
• 電圧（電動）：110 / 220 V；周波数：50–60 Hz
• 空気圧（空気式）：43.5 – 87 psi / 3 – 6 bar
• 騒音レベル：90 dB（電動） / 95 dB（空気式）
• 振動レベル：< 2.5 m/s2（電動バリエーション）
• 本体質量：256 kg / 564.4 lbs
• 機械寸法：1104 x 1077 x 315 mm
• 梱包寸法：648 x 1220 x 1340 mm；梱包重量：256 kg
