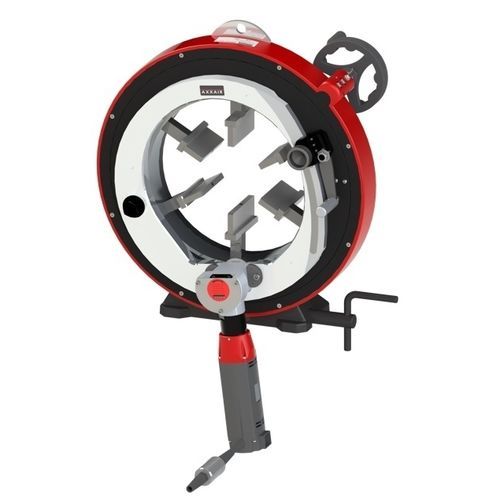

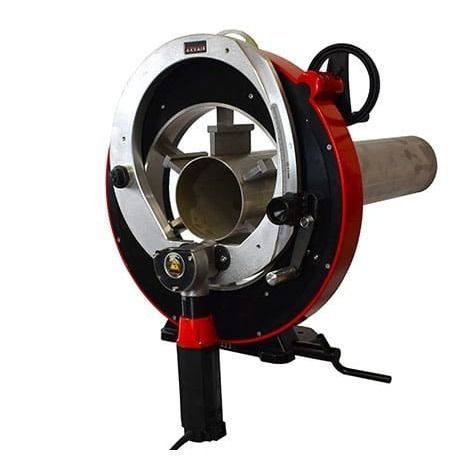

ステンレススチール製チューブ切断機 CC322

電動式オービタル作業台取り付け式

製品概要
CC322は管の精密でバリのない下処理を行う軌道（オービタル）切断機です。管外径範囲：5.563–12.750" / 141–328 mm。電動（標準／高速）および空気式のバリエーションを用意し、工場／現場の両方で使用可能です。AXXAIR CCの同心クランプ（ステンレス製）とクイックロックにより、常に安定した芯出しと歪みの低減を実現します。

製品の利点

• 複数の接触点を持つAXXAIR CC同心ステンレスクランプにより、切断範囲が拡大され、管の変形を防ぎます。
• ステンレス製ジョーは管表面の汚染を防ぎます。
• 独自の回転ホイールが滑らかな回転を実現し、刃物寿命と切断仕上げを向上させます。
• 貫入レバーが刃の入刀を制御し、安定した安全な切断と刃寿命の延長を実現します。
• 刃とジョーの短い距離により振動が低減され、切断品質と刃寿命が向上します。

消耗品とアクセサリー

• 高品質ブレード：バリのない正方形切断（垂直度 < 0.25 mm / 0.01"）
• 潤滑油およびペースト
• 長尺管用支持台
• 繰り返し精度と生産性を高める自動回転・クランプシステム
• 切断、面取り、溶接の3操作に対応するコンバージョンキット

仕様
説明：電動標準 | 電動高速 | 空気式
品番：322FS15 / 322FS25 | 322FS19 / 322FS29 | 322PD
外径範囲：5.563–12.750" / 141–328 mm（全バリアント）
切断能力*: 最大 0.6" / 15 mm
刃回転速度：30–75 rpm | 95–280 rpm | 60–110 rpm
電動モーター出力：1200 W（電動バリアント）
電圧：110 または 220 V（電動バリアント）
空気圧（空気式）：43.5–87 psi / 3–6 bar
最大音響放射：90 dB（電動） | 95 dB（空気式）
振動レベル：< 2.5 m/s2（電動バリアント）
質量：71 kg / 157 lbs
機械寸法：649 x 644 x 304 mm
梱包寸法：1000 x 570 x 870 mm
梱包質量：100 kg / 220 lbs
* 刃の種類および管材により異なる場合があります

技術仕様

• モデル：CC322
• 品番：322FS15、322FS25、322FS19、322FS29、322PD
• 管外径範囲：5.563–12.750" / 141–328 mm
• 切断能力：最大 0.6" / 15 mm
• 刃回転速度：バリアント参照
• 電動モーター：1200 W（電動バリアント）
