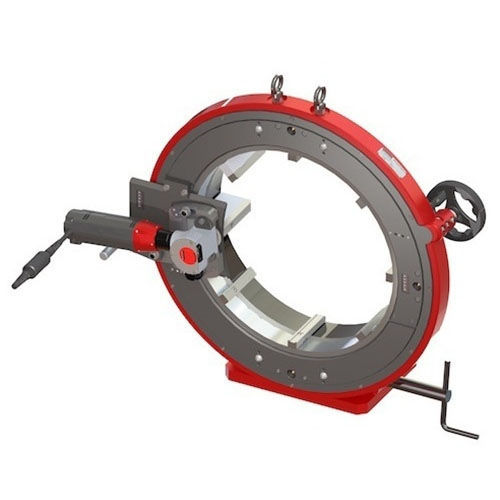

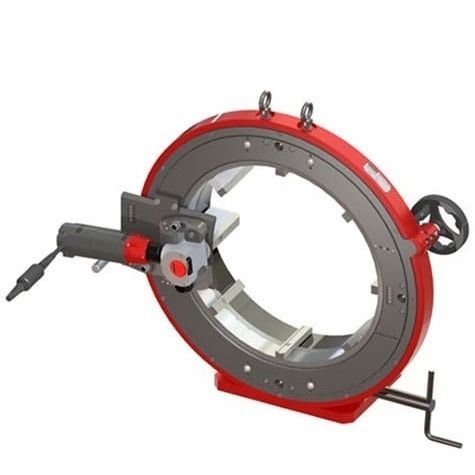

ステンレススチール製チューブ切断機 CC521

電動式オービタル作業台取り付け式

概要
CC521は外径12.75"～20"（312～522 mm）のチューブ・配管向けオービタル切断機です。刃がチューブの周りを同心的に回転し、肉厚最大15 mm（0.6"）でも歪みなく直角でバリの少ない切断を実現します。1200 W（110 V または 220 V）の電動式、または空気式で提供され、鋼材および特殊合金の高仕様用途に適しています。

製品の利点

• 多点接触のステンレス製同心クランプによりチューブの変形を防ぎ、安定した切断品質を確保します。
• ステンレス製の顎によりチューブ面の汚染を抑制します。
• 回転ホイールにより滑らかな回転が得られ、刃の寿命と切断品質が向上します。
• 貫通レバーにより刃の安定した係合を実現し、安全性と再現性を高め、刃寿命を延ばします。
• 刃と顎の短い距離が振動を抑え、切断精度を向上させます。

消耗品・アクセサリ

• バリの少ないスクエアカットを行う高品質ブレード（垂直度 < 0.4 mm / 0.015"）
• 潤滑油・ペースト
• 長尺チューブ用サポートベンチ

仕様
説明 | 標準電動モーター | 高速電動モーター | 空気式
品番 | 521FS15 / 521FS19 | 521FS25 / 521FS29 | 521PD
対応径 | 12.75 – 20" / 312 – 522 mm | 12.75 – 20" / 312 – 522 mm | 12.75 – 20" / 312 – 522 mm
切断能力* | 最大 0.6" / 15 mm | 最大 0.6" / 15 mm | 最大 0.6" / 15 mm
刃回転速度 | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
電動モーター出力 | 1200 W | 1200 W | 該当なし
電圧 / 周波数 | 110 / 220 V — 50–60 Hz | 110 / 220 V — 50–60 Hz | 該当なし
使用空気圧 | 該当なし | 該当なし | 43.5 – 87 psi / 3 – 6 bar
最大騒音レベル | 90 dB | 90 dB | 95 dB
振動レベル | < 2.5 m/s2 | < 2.5 m/s2 | 該当なし
本体質量 | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs
機械寸法 | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm
梱包寸法 | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm
梱包質量 | 492 lbs / 223 kg | 492 lbs / 223 kg | 492 lbs / 223 kg
* 使用するブレードや素材により異なります

技術仕様

• 型式：CC521
• チューブ外径範囲：12.75" – 20"（312 – 522 mm）
• 最大切断厚：最大 0.6" / 15 mm（ブレード・素材に依存）
• 刃速度：30–75 rpm（標準電動）、95–280 rpm（高速電動）、60–110 rpm（空気式）
• 電動機出力：1200 W（電動モデル）
• 電圧/周波数：110 / 220 V、50–60 Hz（電動モデル）
• 空気圧（空気式）：43.5–87 psi / 3–6 bar
• 騒音レベル：90–95 dB
• ステンレス多点接触の顎、オプションで自動回転・自動クランプ対応
