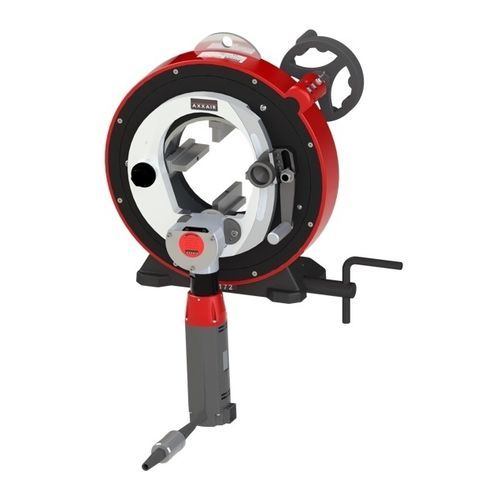

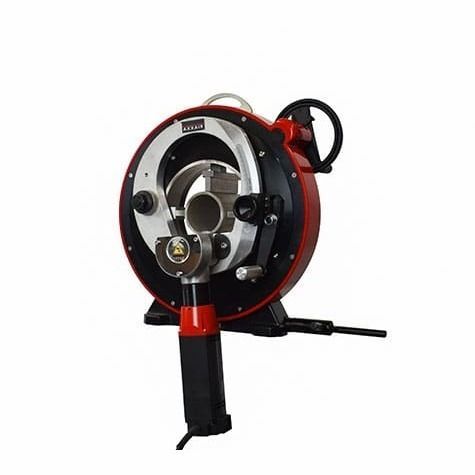

ステンレススチール製チューブ切断機 CC172

電動式オービタル作業台取り付け式

概要
CC172は、パイプの精密でバリのない加工用に設計された汎用のオービタル切断機です。鋼材や特殊合金に対応し、携帯性と人間工学に基づく操作性を兼ね備えた堅牢な構造により、安定した工業的性能を実現します。迅速な管締め機構と滑らかな切断サイクルにより、生産性を向上させ、溶接や後工程の前処理を正確に行います。

径範囲
外径：16 – 173 mm / 0.625 – 6.625インチ

仕様（概要）
仕様 - 標準電動モーター | 高速電動モーター | 空気式
型番 - 172FS15 / 172FS25 | 172FS19 / 172FS29 | 172PD
径範囲 - 16 – 173 mm | 16 – 173 mm | 16 – 173 mm
切断能力* - 最大15 mm | 最大15 mm | 最大15 mm
刃速度 - 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
電動モーター出力 - 1200 W | 1200 W | 該当なし
電圧 - 110 または 220 V | 110 または 220 V | 該当なし
周波数 - 50 / 60 Hz | 50 / 60 Hz | 該当なし
空気供給圧 - 該当なし | 該当なし | 3 – 6 bar (43.5 – 87 psi)
最大騒音放射 - 90 dB | 90 dB | 95 dB
振動レベル - < 2.5 m/s2 | < 2.5 m/s2 | 該当なし
本体重量 - 51 kg / 112 lb
本体寸法 - 493 x 566 x 304 mm
梱包寸法 - 630 x 450 x 720 mm / 梱包重量 - 68 kg / 150 lb
* 使用する刃やパイプ材質により異なります

製品の利点

• AXXAIR CCシリーズ（標準または高速電動、または空気式）は、多数の接触点を持つステンレス製同心クランプシステムを採用し、切断範囲と切断品質を向上させ、管の変形を防ぎます。
• ステンレス製ジョーにより、管の汚染を防止します。
• 独自の回転ホイールは滑らかな回転を提供し、刃の寿命を延ばし切断品質を向上させます。
• 貫入レバーが鋸刃に作動し、均一でスムーズな貫入と切断を実現して刃寿命を延ばし、安全性と操作性を高めます。
• 刃とジョーの間隔が短いため振動が減少し、刃寿命が延び切断品質が向上します。

消耗品とアクセサリー

• バリのない直角切断を実現する高品質刃（< 0.25 mm / 0.01" 直角精度）
• 潤滑油およびペースト
• 長尺管用支持台
• 繰り返し精度と生産性を高める自動回転・クランプシステム
• 切断・面取り・溶接の3機能に変換するコンバージョンキット

特性 / 技術仕様

• 型式：CC172
• 外径範囲：16 – 173 mm（0.625 – 6.625インチ）
• 最大切断能力：最大15 mm（刃および材質による）
• 刃速度：30–75 rpm（標準電動）、95–280 rpm（高速電動）、60–110 rpm（空気式）
• 電動モーター出力：1200 W（電動仕様）
• 電圧：110 または 220 V
• 周波数：50 / 60 Hz
• 空気圧（空気式）：3 – 6 bar
• 重量：51 kg / 112 lb
• 機械寸法：493 x 566 x 304 mm
• 梱包重量：68 kg / 150 lb
• 最大音圧レベル：仕様により最大90–95 dB
