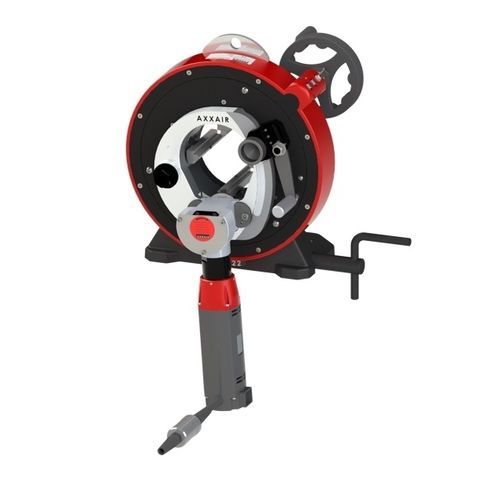

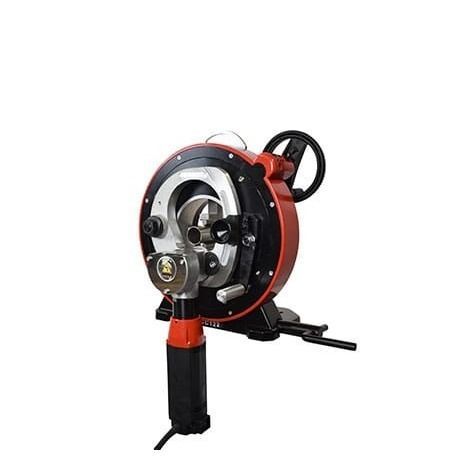

ステンレススチール製チューブ切断機 CC122

電動式オービタル手持ち式

概要
CC122は、産業用途のチューブおよびパイプの準備作業における高精度かつ効率的な処理のために設計された汎用のオービタル切断機です。炭素鋼、ステンレス鋼、特殊合金に対してバリのない直角切断を行います。軽量で人間工学に基づいた設計により持ち運びや操作が容易で、堅牢な構造により安定した性能を提供します。

チューブ外径範囲
0.25 – 4.5" / 5 – 119 mm

主な特徴
AXXAIR CCシリーズ（標準または高速の電動モーター、または空気式モーター）は、迅速なチューブクランプと滑らかな切断動作を備え、生産性を向上させ、溶接や後工程の適切な準備を確保します。

製品の利点

• 多点接触のステンレス製同心クランプシステムにより、切断範囲を拡大しチューブの変形を防止します。
• ステンレス製ジョーがチューブの汚染を防ぎます。
• 特徴的な回転ホイールにより回転が滑らかになり、振動を低減しブレード寿命を延ばします。
• 貫通レバーがソーブレードにかみ合い、一定の貫入と切断を可能にして安全性とブレード寿命を向上させます。
• ブレードとジョー間の短距離化により振動を減らし切断品質を向上させます。

消耗品・アクセサリー

• バリのない直角切断が可能な高品質ブレード（垂直度 < 0.25 mm / 0.01"）。
• 潤滑油およびペースト。
• 長尺チューブ用の支持台。
• 高い再現性と生産性を実現する自動回転・クランプシステム（オプション）。
• 切断、面取り、オービタル溶接用のコンバージョンキット（オプション）。

仕様（表）
項目 | 電動標準モーター | 電動高速モーター
品番 | 122FS15 / 122FS25 | 122FS19 / 122FS29
直径範囲 | 0.25 – 4.5" / 5 – 119 mm | 0.25 – 4.5" / 5 – 119 mm
切断能力* | 最大 0.6" / 15 mm | 最大 0.6" / 15 mm
ブレード回転速度 | 30 – 75 rpm | 95 – 280 rpm
電動機出力 | 1200 watt | 1200 watt
電圧 | 110 または 220 volt | 110 または 220 volt
周波数 | 50 / 60 hz | 50 / 60 hz
使用空気圧 | n/a | n/a
最大音響放射 | 90 dB | 90 dB
振動レベル | < 2.5 m/s2 | < 2.5 m/s2
本体重量 | 44 kg / 97 lbs | 44 kg / 97 lbs
機械寸法 | 17.44 x 21.29 x 11.96" / 443 x 541 x 304 mm | 17.44 x 21.29 x 11.96" / 443 x 541 x 304 mm
梱包寸法 | 24.80 x 17.72 x 28.35" / 630 x 450 x 720 mm | 24.80 x 17.72 x 28.35" / 630 x 450 x 720 mm
梱包重量 | 136.7 lbs / 62 kg | 136.7 lbs / 62 kg
* 使用するブレードの種類およびチューブ材質により異なります

技術仕様

• 型式: CC122
• メーカー: AXXAIR
• 外径範囲: 5 – 119 mm (0.25 – 4.5")
• 最大切断厚: ブレードおよび材質により最大 15 mm (0.6")
• ブレード回転速度（標準）: 30–75 rpm
• ブレード回転速度（高速）: 95–280 rpm
• モーター出力: 1200 W
• 電圧: 110 または 220 V; 周波数: 50/60 Hz
• 本体重量: 44 kg
• 機械寸法: 443 x 541 x 304 mm
• 最大音響放射: 90 dB
• 振動レベル: < 2.5 m/s2
• バリエーション / 品番: 122FS15, 122FS25, 122FS19, 122FS29
