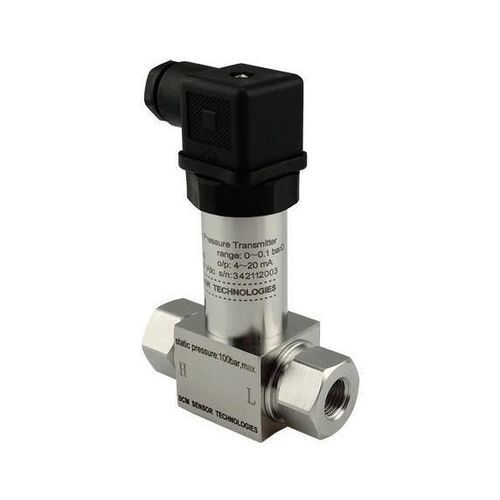

差圧力トランデューサー 219D

4-20 mA0-5Vレシオメトリック

製品説明
モデル219Dは、218D差圧トランスデューサー系列をベースにしたコンパクトな差圧トランスミッタです。濡れ部は316Lステンレス鋼でレーザー溶接構造を採用し、ねじ込み式のプロセス接続により取り付けが容易です。ねじはメスまたはオスを選択可能です。219Dはガスおよび希薄液体の差圧測定向けに設計されており、測定範囲は約0.1 barから35 barまで対応します。出力はアナログ／デジタルの各種に対応し、スマートバルブへの組み込みに適しています。精度は±0.5% fsまで、ZERO時に非ゼロ出力を持ち診断が容易です。

主な特長

• 316Lステンレス製濡れ部、レーザー溶接
• 低背でコンパクトなトランスミッタ、ねじ込み式プロセス接続（メスまたはオス）
• ガスおよび希薄液体の差圧測定向け設計
• 測定レンジ: 約0.1 bar〜約35 bar（複数の刻みレンジあり）
• 出力オプション: 4–20 mA、0–5 Vdc、1–5 Vdc、10%–90% Vs比率出力、I2C、SPI
• 精度: 最大±0.5% フルスケール（fs）
• ZEROでの非ゼロ出力により診断が容易
• 高い静圧／過負荷耐性（仕様参照）

製品詳細（表）
圧力レンジ: 0~0.1 bar、…、~20–35 bar
圧力タイプ: 差圧
静圧 / 過負荷圧: レンジにより最大1000% fs（最大100 bar）
出力信号: 4–20 mA、0–5 Vdc、1–5 Vdc、10%–90% Vs比率出力、I2C、SPI
精度: 最大±0.5% fs

仕様 / 技術データ

• 型式: 219D
• 用途: ガスおよび希薄液体の差圧測定、スマートバルブ用途に適合
• 濡れ部材質: 316Lステンレス鋼
• 構造: レーザー溶接
• プロセス接続: ねじ込み式（メスまたはオス）、標準の機械的例: G1/4
• 測定レンジ: 0~0.1 bar から 0~35 bar（例: 0/0.1、0/0.2、0/0.35、0/0.7、0/1、0/2、0/3.5、0/7、0/10、0/20 bar）
• 圧力参照: 差圧
• 静圧 / 過負荷圧: 10 bar 以下のレンジで1000% fs、より高いレンジでは最大100 bar
• 出力信号: 4–20 mA（標準）、0–5 Vdc、1–5 Vdc、10%–90% Vs比率出力、デジタル I2C、SPI
• 精度: 最大±0.5% フルスケール
• 電気インターフェース: DIN43650 コネクタ（標準）、PVCシールドケーブル（1.5 m）、その他プラグインコネクタは要望により対応
• 特長: ZERO時の非ゼロ出力により診断が容易
