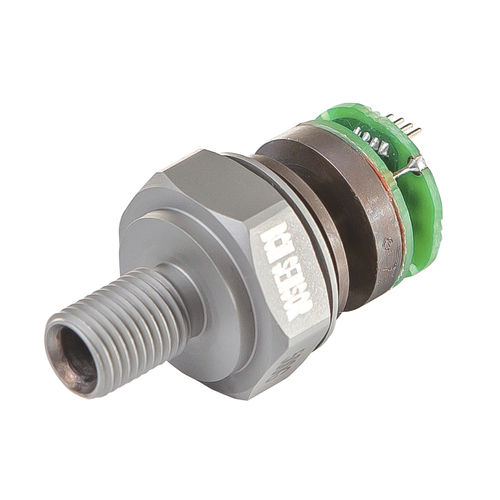

相対圧力センサ 500G

薄膜アナログOリング

500G圧力センサーは、316Lステンレス製モノブロック構造（17-4ph SSはオプション）を採用し、高圧用途向けに設計されています。モノブロック構造により、耐圧300%fs、破裂圧500%fsという優れた耐過負荷性能を有しています。また、この構造により、圧力媒体がセンサーの裏側に漏れることがありません。また、センサーの内部には、シール用のOリングが不要です。 500Gシリーズ圧力センサの圧力ダイアフラムには、BCMシリコン（Si）ストレインゲージをガラスフリットボンディングプロセスによってホイートストンブリッジ回路を構築しており、センサのクリープフリー挙動を実現しています。金属箔ストレインゲージ技術を用いた664Fシリーズと比較して、500Gシリーズはより高い出力感度（最大15mV/V）を提供します。 500Gは、主に高圧測定用の圧力トランスミッター用途に使用されています。
