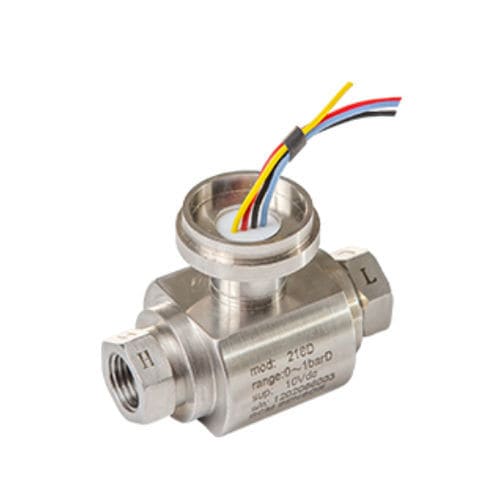

差圧力伝送器 218D

ピエゾ抵抗型アナログ電圧出力

製品概要
218D は、BCM 101B（a19D）ピエゾ抵抗式差圧センサをベースにしたロープロファイルの差圧トランスデューサです。センサは 316 ステンレス製ハウジングに収納され、レーザー溶接で固定されています。ガスおよび希薄液体の差圧測定を目的とし、スマートバルブ用途に適しています。

主な特長および適合性

• バルブアセンブリへの組込みに適したコンパクトなロープロファイル設計
• 湿潤部材：標準は 316 ステンレス、腐食性の強い媒体には Hastelloy‑C を選択可能
• ダイアフラム：標準は 316L ステンレス、より腐食性の高い媒体にはタンタルを選択可能
• 精度：通常 0.5% fs（フルスケール）
• 静圧／過負荷：1000% fs（最大 100 bar）まで

使用可能な圧力レンジ（製品ページに表示）

• 0.1 bar
• 0.2 bar
• 0.35 bar
• 0.7 bar
• 1 bar
• 2 bar
• 3.5 bar
• 7 bar
• 10 bar
• 20 bar
• 35 bar

機械的インターフェースのオプション

• G1/4（メス）（標準）
• G1/4（オス）
• カスタム機械インターフェース（必要なインターフェースを指定）

電気的インターフェースのオプション

• 4色 PVC フライングワイヤー、120 mm（標準）
• DIN43650
• Ø5 mm、4 芯シールド PVC ケーブル、長さ 1 m
• カスタム電気インターフェース

出力信号

• 仕様：≥ 4 mV/V
• 問い合わせ例：20 mV @ 5 V 印加

その他の製品仕様

• 型番：218D
• センサベース：BCM 101B（a19D）ピエゾ抵抗式差圧センサ
• ハウジング：316 SS、レーザー溶接
• ダイアフラム：316L SS（タンタル選択可）
• 湿潤部材：316 SS（Hastelloy‑C 選択可）
• 圧力レンジ：0 ~ 0.1 bar ～ 0 ~ 35 bar
• 圧力タイプ：差圧
• 静圧／過負荷：1000% fs（最大 100 bar）
• 精度：0.5% fs（標準）
• 出力信号：≥4 mV/V（典型オプション 20 mV @5 V 印加）
• 機械的インターフェース例：G1/4 メス（標準）、G1/4 オス、カスタム
• 電気的インターフェース例：4F フライングワイヤ、DIN43650、シールドケーブル（Ø5 mm、4 芯、1 m）、カスタム
• 想定媒体：ガスおよび希薄な液体
