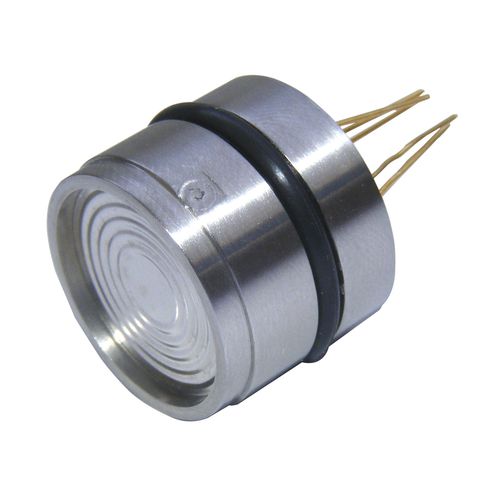

相対圧力センサ 101B(A19G)

絶対ピエゾ抵抗型アナログ

モデル101B(a19G)圧力センサー(PS)は、一般的な圧力計測のために開発されました。この圧力センサーは、0.1barから1000barまでの幅広い圧力測定範囲をカバーし、ゲージ（相対）、絶対、または密閉式ゲージの圧力基準を備えています。 モデル101B(a19G)は，汎用PSとして，-10〜+70℃の温度範囲に対応した温度補償を施しています。また、ホイートストンブリッジ回路からのmV/V信号、10%〜90%Vsのレシオメトリック信号、I2CやSPIプロトコルのデジタル信号など、様々な出力信号をPSの裏面に固定されたSSC（センサーシグナルコンディショナー）により供給することができる。 他の101BシリーズのPSと同様に、101B(a19G)PSはピエゾ抵抗型圧力センサーダイにより圧力を測定します。センサーダイは、PSのカプセル内に組み込まれています。カプセルはセンサーハウジングとそのダイアフラムで形成され、非圧縮のオイルで完全に満たされています。したがって、PSのダイアフラムはセンサーのダイを圧力媒体から隔離している。圧力媒体の圧力が隔離ダイアフラムにかかると、オイルがその圧力をセンサーダイに伝達する。 101B(a19G)PSは、絶縁ダイアフラムとセンサーハウジングの両方が316Lステンレス鋼で作られているため、圧力媒体が316Lステンレス鋼に適合していれば、腐食性または/および導電性の媒体を測定することができます。 101B(a19G)PSを用いた最も一般的なアプリケーションの1つは、101B(a19G)による圧力測定を容易にするために、カスタマイズされたハウジングに組み込んで101B(c)PSのようなカスタマイズPSを形成することである。
