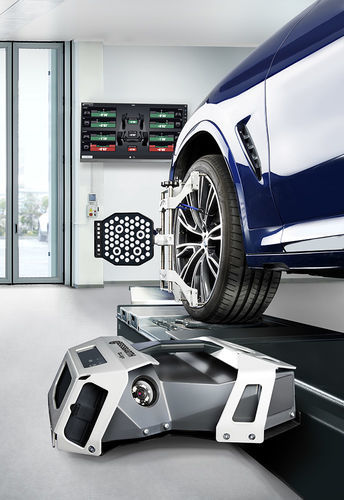

3Dホイ－ルアライナ－ Q.LIGN START

自動車用

Q.Lign Start

概要

• プロの整備工場向け3Dホイールアライメントシステム Q.Lign Start。
• オンボード演算により従来のPCトロリーを不要にし、タブレット表示と直接ストリーミング機能を搭載。
• 上昇式および埋め込み式リフトを含むあらゆるリフトとサービスベイに対応する省スペース設置。
• 直感的で統一されたワークフローのQ.Lignソフトウェアプラットフォーム上で動作。

あらゆるスペースに対応 — どのベイ、どのリフトでも設置可

• 全タイプのリフト（上昇式、埋め込み式）に対応する省スペース設置。
• オンボードコンピューティングによりPCトロリーが不要。

継続的な生産性

• 連続有線電源オプションと高いスループット向けの即時使用構成。
• 連続して安定した測定サイクルを想定して設計。

高速化 — Q.Lignソフトウェアプラットフォーム

• Q.Lign製品全体で同じ直感的なワークフローを提供し、オペレーター教育を短縮。
• Stream-to-X：ソフトウェアをTV、PC、ノートPC、スマートフォンに直接表示。
• 工場内でのシームレスな統合：工場内のどこからでもレポートへのアクセス、共有、印刷が可能。

簡単なホイールアライメント

• 衝突修理を要する車両を迅速に特定。
• 任意のターゲットを任意の車輪位置で使用して測定でき、時間短縮と操作ミスの低減を実現。
• リアルタイムでのセンサー同期により、一回目の測定で正しいステアリングホイールのセンタリングを実現。

顧客重視

• 顧客および保険会社向けに分かりやすい出力を提供。
• 保険用レポートなどテーマ別の出力を用意し、汎用フォーマットに頼らない。
• Key Cardやデータベース更新を通じてOEMから直接提供される車両仕様。

納品内容

• 2x Q.Lign Start センサーヘッド
• TV、PC、ノートPC、タブレットへの直接ストリーミング用表示モジュール
• タブレット
• 電源ユニットとケーブル
• 自動識別機能付きターゲット 4個
• Q.Lignソフトウェア（ADAS機能は含まれません）
• 国際車両仕様用Key Card
• リフト適応部品
• ステアリングホイール固定具およびブレーキ固定具

ご注意：納品内容にはターンテーブルやホイールクランプは含まれていません。これらは別途ご注文またはご用意ください。

アクセサリーとオプション（抜粋）

• Beissbarthトロリー用プリンター
• 磁気クランプセット（各種直径・ボルトサークル）
• ステアリングホイールホルダー、ブレーキロック
• アルミターンテーブル用充填ピース
• クランプ保管キットおよび壁掛けブラケット
• ロードセル付きRaceScales精密ターンテーブル
• Q.GripアダプターセットおよびMultiFitクランプ
• 27インチモニター付きトロリー、壁板、リフト適応部品
• モバイル運用向けバッテリー、非常用電源ボックス、充電ステーション

技術データ（表）
電源接続: 100 - 230 V | 50 - 60 Hz | 単相
梱包長さ: 1080 mm
梱包幅: 960 mm
梱包高さ: 900 mm
総重量: 100 kg
測定システム: 3D
重量: 80 kg
梱包単位: 1 パレット
データ伝送方式: 無線
消費電力: 65 W
バッテリー容量（充電）: —
タイヤ最小サイズ: —
タイヤ最大サイズ: —
最大ホイールベース: 5000 mm
ターンテーブル当たりの荷重容量: —

技術仕様

• モデル: Q.Lign Start
• 測定原理: 3Dホイールアライメント
• 電源接続: 100–230 V、50–60 Hz、単相
• 消費電力: 65 W
• 稼働重量（システム）: 約80 kg、梱包時総重量: 100 kg
• 梱包寸法（L×W×H）: 1080 × 960 × 900 mm
• 測定可能最大ホイールベース: 5000 mm
• データ伝送: 無線
• 付属品: センサーヘッド、表示モジュール、タブレット、電源・ケーブル、ターゲット4個（自動識別）、Q.Lignソフトウェア（ADAS無し）、車両仕様用Key Card、リフト適応部品、ステアリングホイール・ブレーキ固定具
• オプションアクセサリー: ターンテーブル、ホイールクランプ、磁気クランプ、Q.Gripアダプター、RaceScales、バッテリー、非常用電源ボックス、充電ステーション、各種OEM向けクイッククランプおよびアダプター
• ブランド: Beissbarth
