CCDホイ－ルアライナ－ Q.Lign 360 START

自動車用

製品概要

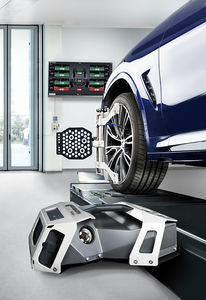

小さなスペースに大きな力を：Q.Lign 360 STARTは、コンパクトで省スペースなCCDシステムと本格的な3Dアライナーの間を埋め、狭い作業場にも対応する本格的な3D性能を提供します。本体は壁取付け式でタブレット操作が可能、標準的なサービスベイを高度な3Dアライメントゾーンに変えます。

設計と設置

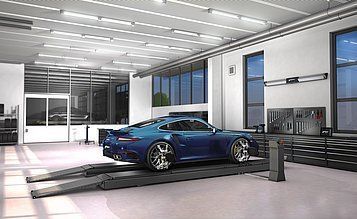

• 壁掛け設計：床面の占有ゼロ。リフト周辺の作業領域を確保します。
• 真の360度可動性：リフト周囲に金属フレームが無いため、車両の周りへ安全に完全にアクセスできます。
• リフトの柔軟性：振れ補正は床面で完了可能。リフトを完全に上げた状態での機械的調整も実施可能。光学追跡（機械式ではありません）。
• 柔軟な設置：壁から1.8〜3.3 mに配置されたリフト向けに設計。オプションの伸縮式壁取付け金具で、ターンテーブル中心から壁まで最大4.17 m（4170 mm）まで対応可能。

運用効率とハードウェア

• いつでも使用可能：ターゲットを取り付ければ、どのリフト位置でも直ちに測定を開始できます。
• タブレット制御のワークフロー：モバイルタブレットからアライメント全工程を操作 — 台車／カラム／PC／プリンタは不要。
• ユニバーサルMultiFitクランプ：13"〜22"のリムに対応する迅速で自己中心合わせのセットアップ、追加アクセサリ不要。
• 短い投資回収期間：セットアップと測定が速く、アライメントを収益性のある追加サービスに転換します。

ソフトウェアとレポート

• Stream-to-X：TV、PC、ノートPC、タブレット、スマートフォンでソフトウェアにアクセス可能。
• 高速ワークフロー：高性能ソフトウェアがアライメント作業を加速。
• 直感的な操作：経験レベルの異なる技術者向けのガイド付きワークフロー。
• 明確でプロフェッショナルなレポート：顧客への説明に適した簡潔な出力。
• 接続されたレポート：ネットワーク上でPDFレポートを参照・共有可能。

納品内容

• 4台カメラ搭載のカメラビーム
• Q.Lign表示モジュール
• AutoID対応ターゲット 4個
• タブレット
• ブレーキロックおよびハンドルロック
• 電源供給用パワーボックス
• 国際車両仕様用キーカード

ご注意：納品内容にはターンテーブルやホイールクランプは含まれていません。これらは別途ご注文または現地手配が必要です。

技術仕様

• 電源接続：90-264V | 1Ph | 47-63Hz
• 測定システム：固定測定ビームによる3D
• 梱包単位：1パレット
• 必要幅：2595 mm
• データ伝送方式：ワイヤレス
• カメラ〜ターンテーブル中心距離：1800 - 3300 mm
• リフト前柱のクリアランス（最小）：2800 mm
• 表示サイズ：10 in
• 消費電力：45 W
• センサー数：4 pcs
• ホイールベース：1750 - 4600 mm
• 設置高さ：2800 mm
