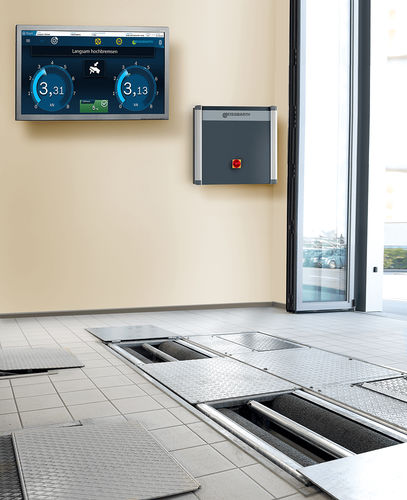

自動車用ブレーキテスター BD 4431

ローラー

概要
BD車用ブレーキテスターは、適用される指針に準拠しており、整備工場での車両検査に適しています。モジュール式の設計により、診断・修理・サービス用の補助機器で拡張可能で、サスペンション試験やサイドスリップ試験用の検査レーンへ変換できます。操作、可視化、試験結果の評価はアナログ表示器またはPCで行えます。

BD車シリーズ用 Power-Box

• Power-Boxはコンパクトで堅牢、保守しやすい設計です。
• 全ての電子部品は軽量でアクセスしやすい筐体内に収納されています。
• 取付方法：壁取付（標準）またはカラム取付（オプション）。
• サービス技術者のノートPCやテスター用の230 Vコンセントを装備。
• 緊急停止付きのアクセスしやすい主電源スイッチ。
• 技術文書用のドキュメントポケットを内蔵。

PC接続と操作

• オプションのキットによりBDシリーズの接続性を拡張できます。
• 統合型PCキットはPower-Box内への取付を前提としており、ワークショップPCへ直接接続可能です。
• 画面による試験手順と結果の可視化。
• 作業処理、顧客データベース、統計解析、印刷およびアーカイブ機能をサポート。
• 試験プロトコルは自動印刷が可能です。
• PC運用時でもアナログ表示はオプションとして利用可能です。

Power-Boxの詳細

• 電子部品用の保守性に優れた筐体。
• 電子部品は安全に収納され、容易にアクセス可能。
• 標準は壁取付、カラム取付はオプション。

利用可能なPCキット（4オプション）

• Integrated ICperform PC-Kit（ICperformソフトウェアライセンスおよびタブレットアプリライセンス含む）、品番 1 691 601 964
• External ICperform PC-Kit（ICperformソフトウェアライセンスおよびタブレットアプリライセンス含む）、品番 1 691 601 965
• Integrated ICperform PC-Kit with Remote Control（ICperformソフトウェアライセンス含む）、品番 1 691 601 963
• External ICperform PC-Kit with Remote Control（ICperformソフトウェアライセンス含む）、品番 1 691 601 966

最小PC要件

• OS：Windows 11 Professional
• CPU：3 GHz（Intel Pentium Gen 12）
• メモリ：8 GB DDR5
• ストレージ：512 GB SSD
• インターフェース：USB×6、RS232×1（IRリモコン用）、LAN×1

アクセサリと拡張（抜粋）

• Power-Box用カラム
• PCトロリー
• 表示ユニット用LCDディスプレイセット（アナログ表示器 / TVモニタオプション）
• プロフェッショナルIR PCキット（統合型または外付け）
• ペダル荷重センサ（ワイヤレス版）
• ローラーカバー
• IRリモコンおよびIR受信機オプション
• 軸荷重計（4センサ）およびサポートストリップ
• シングルブレーキテスター用エッジプロテクション（700 mm）
• シングルブレーキテスター用設置フレーム（700 mm）
• ソフトスタート 400 V（制御された始動用）
• Power-Box〜ローラセット用ケーブル（30 m）
• 昇降装置 HUS 104（BD 4xxxおよびQB.4用、700 mm）
• デジタル校正キット（トランスポートケース、デジタルセンサ、マニュアル）
• 通過プレート（差込式・旋回式、700 mm）
• 各種TVアダプタ、スタンドカラム、スイベルアーム、モニタホルダ

技術データ（表）
梱包長さ：2420 mm
梱包幅：820 mm
梱包高さ：700 mm
総重量：476 kg
長さ：660 mm
高さ：250 mm
幅：2360 mm
最大車輪直径：1000 mm
最大リム直径：32"
測定方式：DMS
ローラー長さ：700 mm
ローラー高さ：25 mm
最小リム直径：10 mm
ローラー直径：205 mm
最小試験幅：800 mm
最大試験幅：2200 mm
最小車輪直径：320 mm
ローラー軸間距離：381 mm
重量：446 kg
試験速度：5 km/h
最大軸重：4.0 t
最大走行荷重：4.0 t
ローラー上端と工場床面の高さ差：-10 mm

特長 / 技術仕様

• モデル：BD 4431
• 最大試験幅：2200 mm
• ローラー長さ：700 mm
• ローラー直径：205 mm
• ローラー高さ：25 mm
• 測定方式：DMS
• 最大車輪直径：1000 mm
• 最小車輪直径：320 mm
• 最大リム直径：32"
• 最小リム直径：10 mm
• ローラー軸間距離：381 mm
• 試験速度：5 km/h
• 最大軸重 / 走行荷重：4.0 t
• 重量（本体）：446 kg
• 総重量（梱包）：476 kg
• 梱包（L x W x H）：2420 x 820 x 700 mm
