自動車用ブレーキテスター BD 4182

ローラー

製品概要

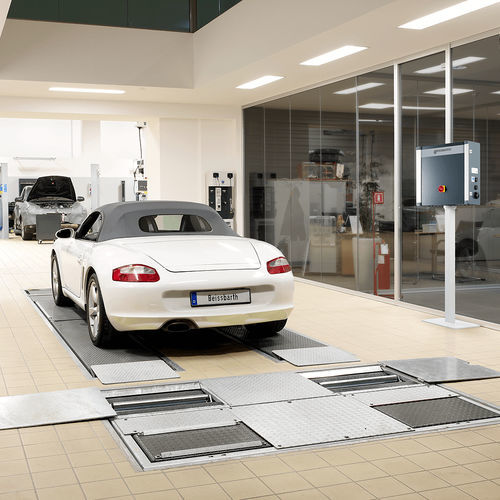

BD 4182 は、法規ガイドラインに準拠したモジュラー式の自動車用ブレーキテスターです。車検・点検、診断、整備作業に対応し、車両のサスペンション診断やトー測定を含む検査ラインへ拡張できます。操作・可視化・評価はアナログ表示またはPCで行えます。

Power-Box（新しいキットあり）

• オプションのPower-Boxは追加の接続機能を提供し、電子機器をコンパクトに収納します。
• Power-Box内に組込み可能なPCキットにより、ワークショップPCへ直接接続できます。

アクセサリ・オプション

• Power-Box用支柱
• PC用トロリー
• 表示ユニット用LCD表示セット
• プロフェッショナルIR PCキット（内蔵または外付け）
• ペダル力センサ（ワイヤレス版）
• ローラーカバー
• IRリモコン

ワークショップPC連携による機能アクセス

• 試験手順と結果の画面表示
• ジョブ処理、顧客データベース、統計解析、印刷・アーカイブ機能
• 試験プロトコルの自動印刷
• 検査ラインへの迅速な拡張・改装が可能
• PC使用時はアナログ表示は必須ではありません

Power-Box の特長

• 電子機器を収納するコンパクトで整備しやすい筐体
• 壁掛け標準またはオプションの支柱への容易な取り付け
• 技術者用ノートPC向けの230 Vソケット
• 非常停止付きのメインスイッチ
• 技術資料用のドアポケットを内蔵

PCキットの選択肢（PC操作用）

• Integrated ICperform PC-Kit（ICperformソフトウェアライセンスおよびTabletアプリライセンス含む）、品番 1 691 601 964
• External ICperform PC-Kit（ICperformソフトウェアライセンスおよびTabletアプリライセンス含む）、品番 1 691 601 965
• Integrated ICperform PC-Kit with Remote Control（ICperformソフトウェアライセンス含む）、品番 1 691 601 963
• External ICperform PC-Kit with Remote Control（ICperformソフトウェアライセンス含む）、品番 1 691 601 966

PC最低要件

• OS：Windows 11 Professional
• CPU：3 GHz（Intel Pentium 第12世代相当）
• RAM：8 GB DDR5
• ストレージ：512 GB SSD
• インターフェース：6x USB、1x RS232（赤外線リモコン用）、1x LAN

仕様（技術データ）

• 梱包長さ：3000 mm
• 梱包幅：820 mm
• 梱包高さ：700 mm
• 総重量（梱包時）：567 kg
• 長さ：660 mm
• 高さ：280 mm
• 幅：2960 mm
• 最大ホイール径：1000 mm
• 最大リム径：32"
• 測定方式：DMS
• ローラー長さ：1000 mm
• ローラー突出高：25 mm
• 最小リム径：10"
• ローラー径：205 mm
• 最小試験幅：800 mm
• 最大試験幅：2800 mm
• 最小ホイール径：320 mm
• ローラー軸間距離：381 mm
• 本体重量：537 kg
• 試験速度：5 km/h
• 最大軸重：2.5 t
• 最大通過荷重：4.0 t
• ローラー上端と工場床面の高さ差：-10 mm
• モーター出力：3.7 kW
