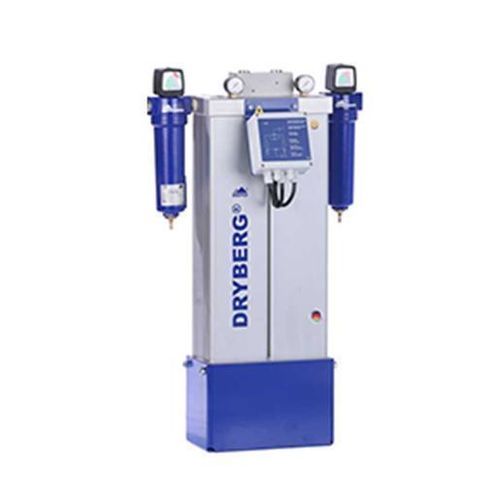

乾燥剤式圧縮空気乾燥機 DRYBERG® AD55

製品情報
吸着式ドライヤー DRYBERG® AD55 は、コンプレッサーと受圧タンクの間に設置され、凝縮液（水・油）を回収・排出し、コンプレッサーからの圧縮空気を冷却します。出力は、空気圧機器に適した乾燥圧縮空気です。

圧縮空気用ドライヤーとは？
吸着式ドライヤーは、吸着剤を用いて圧縮空気中の水分を除去します。二塔（2カラム）のサイクル方式で、一方の塔が加圧下で吸着を行う間に他方が再生され、切替により継続的に乾燥空気を供給し、出口での圧力低下を最小限に抑えます。

技術データ（要約表）
Capacity* [m3/m]: 0.83
Capacity* [m3/h]: 55
接続 [inch]: 1/2"
寸法 (AxBxC) [mm]: 875 x 281 x 92
重量 [kg]: 36
体積流量範囲 [m3/h]: 10.2 - 119
使用圧力 [bar]: 4 - 16
周囲温度 [°C]: 1.5 - 50

計算条件
1 bar (abs.)、20°C、運転圧力7 bar g、圧縮空気入口温度35°C（飽和状態）で計算。

運転圧（bar g）/ 吸気温度 - 露点テーブル（抜粋）
運転圧（bar g）: 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16
入口温度35°C: 0.6 | 0.7 | 0.8 | 1 | 1.1 | 1.2 | 1.3 | 1.5 | 1.5 | 1.6 | 1.6 | 1.7 | 1.7
入口温度40°C: 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.7
入口温度45°C: 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4
>45°C: 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0

納期
在庫有り、納期: 約3〜4週間。

特長 / 技術仕様

• 型式: DRYBERG® AD55
• 定格容量: 55 m3/h
• 標準化容量: 0.83 m3/m
• 流量範囲: 10.2 – 119 m3/h
• 使用圧力: 4 – 16 bar
• 周囲動作温度: 1.5 – 50 °C
• 接続: 1/2"
• 寸法 (AxBxC): 875 x 281 x 92 mm
• 重量: 36 kg
• 計算注記: 1 bar (abs.)、20 °C、7 bar g、35 °C入口で計算
