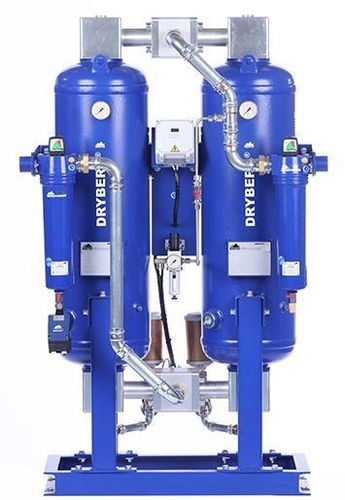

乾燥剤式圧縮空気乾燥機 DRYBERG® AD210

ヒートレス乾燥剤式乾燥剤式ヒートレス乾燥剤式

製品概要
吸着式ドライヤー DRYBERG® AD210

動作原理
一つの容器の再生プロセスが完了すると、パージバルブを閉じることで容器内の圧力再構築が開始されます。使用圧力に達すると、吸着容器から再生済みの容器へと気流が切り替わります。再生された容器で吸着が開始される間、もう一方の容器は再生サイクルに入ります。

詳細説明

• DRYBERG の吸着式ドライヤー（AD シリーズ）は、圧縮空気中の水蒸気を連続的に除去し、圧力露点を低下させるよう設計されています。
• 吸着剤層を備えたツインタワー構造、切替バルブシステムおよび表示付き制御装置。
• 吸着剤の再生は、減圧後に一部の既に乾燥した圧縮空気を用いたパージ方式で実施されます。
• 付帯フィルタ：入口スーパー微細フィルタ 0.01 µm、出口ダストフィルタ 1 µm（構成により異なる）。

技術データおよび計算条件
能力* [m3/m]: 3.5
能力* [m3/h]: 210
接続 [インチ]: 1"
寸法（H x W x D x P）[mm]: 1543 x 853 x 745 x 650
重量 [kg]: 212

計算条件：1 bar (abs.)、20°C を基準とし、使用圧力 7 bar g、入口圧縮空気温度 35°C（飽和状態）で算出。

露点 — 補正係数
動作温度 (°C) / 補正係数: -25 → 1.1 ; -40 → 1 ; -70 → 0.7

電源および消費
電圧、周波数: 230 V, 50 Hz
消費電力: < 60 W
保護等級: IP 65
フィルタ（入口）: Superfine - 0.01 µm
フィルタ（出口）: ダストフィルタ - 1 µm
スタンバイ用入力: 標準

運用上の注意

• タワー切替時にも出口で顕著な圧力降下が生じないよう設計されています。
• 再生は一部既に乾燥した圧縮空気を用い、周囲圧で（部分的に）行われます。

特性 / 技術仕様

• モデル: DRYBERG® AD210
• 製品番号 (SKU): 1010770210
• 能力*: 3.5 m3/m (210 m3/h)
• 接続: 1"
• 寸法 (H x W x D x P): 1543 x 853 x 745 x 650 mm
• 重量 (技術表): 212 kg
• 重量 (ページのメタ情報): 220 kg
• 電源: 230 V, 50 Hz
• 消費電力: < 60 W
• 保護等級: IP 65
• フィルトレーション: 入口 Superfine 0.01 µm；出口 1 µm
• 圧力露点（指定条件）: 値および補正係数を提供
• 計算条件: 1 bar (abs.)、20°C を基準；使用圧力 7 bar g、入口温度 35°C
