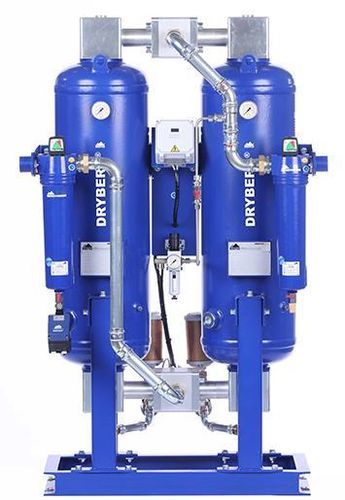

乾燥剤式圧縮空気乾燥機 DRYBERG® AD1200

ヒートレス乾燥剤式乾燥剤式ヒートレス乾燥剤式

製品情報
DRYBERG® AD1200 吸着式ドライヤーは、圧縮空気中の水蒸気を継続的に除去し、圧力露点を低下させるために設計されています。ADシリーズは、三層ベッドで充填された2つの吸着塔、LCD表示付きコントローラ、切替および監視用のバルブ・圧力計、支持構造、必要なフィルターエレメントを備えたフィルターハウジングで構成されています。一方の塔で加圧下において吸着が行われ、もう一方の塔は既に乾燥された圧縮空気の一部を用いて大気圧で再生されます。

動作 / 再生
吸着塔が所定の飽和レベルに達すると、システムは塔を切り替え、ドライヤー出口での圧力低下なく二番目の塔で吸着が継続されます。再生は、乾燥された圧縮空気の一部を減圧して得られるパージにより行われます。膨張によりこのパージ空気は極めて乾燥し、吸着剤の再生に使用されます。

特長 / 構成品

• 連続吸着のための二塔構造（ツインタワー）と三層ベッド
• 各塔に配置された吸着剤カートリッジ
• 自動切替と状態表示を行うLCD表示付きコントローラ
• 運転監視用の切替バルブおよび圧力計
• 専用フィルターハウジングと必要なフィルターエレメントを備えた支持構造

技術データ（表）
容量* [m3/m]: 20
容量* [m3/h]: 1200
接続 [inch]: 2"
寸法 (AxBxCxD) [mm]: 2298x1173x1243x900
重量 [kg]: 890

露点 - 補正係数
使用温度 (°C): -25 | -40 | -70
補正係数: 1.1 | 1 | 0.7

電気およびその他のデータ
電圧、周波数: 230V, 50Hz
消費電力: <60 W
保護等級: IP 65
フィルター（入口）: 超微粒 - 0.01 µm
フィルター（出口）: 粉じんフィルター - 1 µm
スタンバイ入力: 標準

注
*計算条件: 1 bar (abs.)、20°C、7 bar gの運転圧および圧縮空気入口温度35°C（飽和状態）で算出。
